U/UTP(250-6) 4x2xAWG23/1-FRNC 305m

Artikelnummer
39300583
EAN
4024608070995
Beschreibung

In modernen Datennetzen sind 4-paarige Datenkabel für eine systemneutrale Netzwerkverkabelung seit Jahren im Einsatz. Auch in der professionellen Audiotechnik werden diese sog. Twisted Pair-Datenkabel inzwischen erfolgreich eingesetzt. Gerade in grossen Tonregieanlagen, wie  z. B. in Sportstadien, ist das Management der digitalen Audiosignale genauso komplex wie beim Netzwerk in der elektronischen Daten verarbeitung. Auch die Zwischenspeicherung und das Bereitstellen von Audiodaten, wird durch die Digitaltechnologie bedeutend erleichtert.

Einsatzzweck Datenübertragungskabel
CPR/DOP Eca

Aufbau

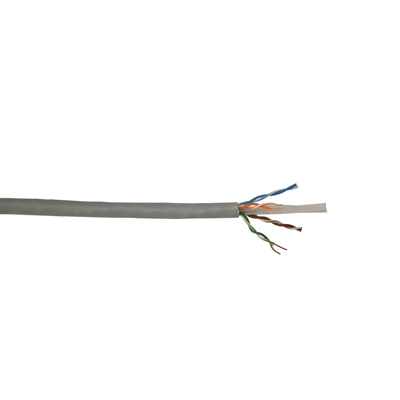

Foto Farben und Aufmachungen können vom Bild abweichen
Aderanzahl 8
Paaranzahl 4
Innenleiter Abm 23 AWG
Innenleiter Material Cu blank
Isolation Abm (mm) 1,00
Isolation Material Polyolefin
Farben blau/blau-weiß, orange/orange-weiß, grün/grün-weiß, braun/braun-weiß
Mittelelement Kreuzförmiges dielektrisches Trennelement
Paarverseilung 2,0mm 4 Paare
Mantel Wandstärke (mm) 0,60
Mantel Abm (mm) 6,00
Mantel Material FRNC grau

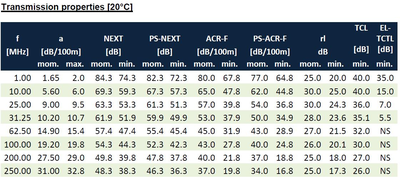

Elektrische Eigenschaften

Wellenwiderstand (Ω) 100 ± 15 (1-100 MHz)
Kapazität ca. (pF/m) 50 (1kHz, nominal)
Kapazitätsunsymmetrie (pF/m) ≤ 1500 (1kHz)
DC-Widerstand-Innenleiter (Ω/km) < 80
Widerstandsunsymmetrie ≤ 2%
Isolationswiderstand (MΩ*km) ≥ 0,5 (500Vdc)
Rel. v-Signal (ca.) 67% (100MHz)
Signallaufzeit (ns/100m) < 514 (+36/(f)¹´²­­ ns/100m)
Laufzeitunterschied (ns/100m) < 45
Prüfspannung AC (kV AC) 1,7 (2s / wire-wire)
Betriebsspannung (V) < 75 V ac
Kopplungsdämpfung (dB) IEC 61156-6 Typ. III
Kopplungswiderstand (mΩ/m) n.a
Trennklasse ISO/IEC 14763-2 & EN50174-2 Class C

Mechanische Eigenschaften

Min Biegeradius (statisch) (mm) 24
Min. Biegeradius (dynamisch) (mm) 48
Max. Zugbelastung (N) 100
min. Bruchkraft (N) > 400
Betriebstemperaturbereich (°C) -20 / +60
Lagertemperaturbereich (°C) -40 / +60
Installationstemperaturbereich (°C) 0 / +50
UV-Beständigkeit Bedingt
Gewicht 0,04 kg/m

Sonstige

CE k.A.
VDE k.A.
EN k.A.
NSR/LVD k.A.
