S/FTP(600-7) 4x2xAWG23/1-FRNC Meterlänge

Artikelnummer
39320400
EAN
4024608071022
Beschreibung

In modernen Datennetzen sind 4-paarige Datenkabel für eine systemneutrale Netzwerkverkabelung seit Jahren im Einsatz. Auch in der professionellen Audiotechnik werden diese sog. Twisted Pair-Datenkabel inzwischen erfolgreich eingesetzt. Gerade in grossen Tonregieanlagen, wie  z. B. in Sportstadien, ist das Management der digitalen Audiosignale genauso komplex wie beim Netzwerk in der elektronischen Daten verarbeitung. Auch die Zwischenspeicherung und das Bereitstellen von Audiodaten, wird durch die Digitaltechnologie bedeutend erleichtert.

Einsatzzweck Datenübertragungskabel
CPR/DOP Eca

Aufbau

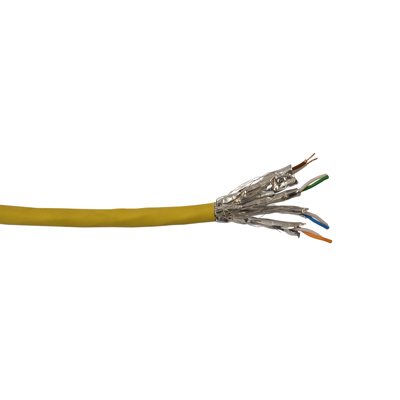

Foto Farben und Aufmachungen können vom Bild abweichen
Aderanzahl 8
Paaranzahl 4
Innenleiter Abm 23 AWG
Innenleiter Material Cu blank
Isolation Abm (mm) 1,27
Isolation Material Skin-Foam-Skin Polyolefin
Farben blau-weiß, orange-weiß, grün-weiß, braun-weiß
Paarabschirmung Al-Folie 100% Bedeckung
Paarverseilung 2,54mm 4 Paare
Gesamtabschirmung Cu verzinnt
Abschirmung Opt. Bedeckung (%) 16
Mantel Wandstärke (mm) 0,60
Mantel Abm (mm) 7,20 ± 0,2
Mantel Material FRNC gelb

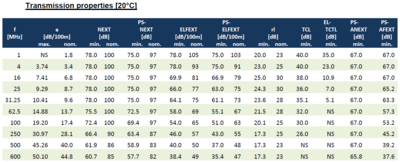

Elektrische Eigenschaften

Wellenwiderstand (Ω) 100 ± 5 (1-600 MHz)
Kapazität ca. (pF/m) 40 (1kHz, nominal)
Kapazitätsunsymmetrie (pF/m) ≤ 1,6 (1kHz)
DC-Widerstand-Innenleiter (Ω/km) < 77
Widerstandsunsymmetrie ≤ 2%
Isolationswiderstand (MΩ*km) ≥ 500
Rel. v-Signal (ca.) 75 - 77%
Signallaufzeit (ns/100m) < 534 (+36/(f)¹´²­­ ns/100m)
Laufzeitunterschied (ns/100m) < 25
Prüfspannung AC (kV AC) n.s
Betriebsspannung (V) < 72 V dc
Kopplungsdämpfung (dB) IEC 61156-5 Typ. II
Kopplungswiderstand (mΩ/m) IEC 61156-5 Grade 1
Trennklasse ISO/IEC 14763-2 & EN50174-2 Class C

Mechanische Eigenschaften

Min Biegeradius (statisch) (mm) 30
Min. Biegeradius (dynamisch) (mm) 58
Max. Zugbelastung (N) 110
min. Bruchkraft (N) > 400
Betriebstemperaturbereich (°C) -20 / +60
Lagertemperaturbereich (°C) -20 / +60
Installationstemperaturbereich (°C) 0 / +50
UV-Beständigkeit Bedingt
Gewicht 0,055 kg/m

Sonstige

CE k.A.
VDE k.A.
EN k.A.
NSR/LVD k.A.
