S/FTP(1000-7A)4x2xAWG23/1-FRNC Meterlänge
- Artikelnummer
- 39331100
- EAN
- 4024608095721
Beschreibung | In modernen Datennetzen sind 4-paarige Datenkabel für eine systemneutrale Netzwerkverkabelung seit Jahren im Einsatz. Auch in der professionellen Audiotechnik werden diese sog. Twisted Pair-Datenkabel inzwischen erfolgreich eingesetzt. Gerade in grossen Tonregieanlagen, wie z. B. in Sportstadien, ist das Management der digitalen Audiosignale genauso komplex wie beim Netzwerk in der elektronischen Daten verarbeitung. Auch die Zwischenspeicherung und das Bereitstellen von Audiodaten, wird durch die Digitaltechnologie bedeutend erleichtert. |
---|---|
Einsatzzweck | Datenübertragungskabel |
CPR/DOP | Eca |
Aufbau

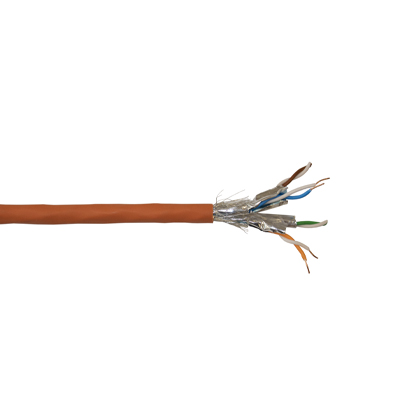

Foto | Farben und Aufmachungen können vom Bild abweichen |
---|---|
Aderanzahl | 8 |
Paaranzahl | 4 |
Innenleiter Abm | 23 AWG |
Innenleiter Material | Cu blank |
Isolation Abm (mm) | 1,39 |
Isolation Material | Skin-Foam-Skin Polyolefin |
Farben | blau-weiß, orange-weiß, grün-weiß, braun-weiß |
Paarabschirmung | Al-Folie 100% Bedeckung |
Paarverseilung | 2,78mm 4 Paare |
Gesamtabschirmung | Cu verzinnt |
Abschirmung Opt. Bedeckung (%) | 16 |
Mantel Wandstärke (mm) | 0,60 |
Mantel Abm (mm) | 7,30 ± 0,2 |
Mantel Material | FRNC orange |
Elektrische Eigenschaften
Wellenwiderstand (Ω) | 100 ± 5 (1-1000 MHz) |
---|---|
Kapazität ca. (pF/m) | 40 (1kHz, nominal) |
Kapazitätsunsymmetrie (pF/m) | ≤ 1,6 (1kHz) |
DC-Widerstand-Innenleiter (Ω/km) | < 77 |
Widerstandsunsymmetrie | ≤ 2% |
Isolationswiderstand (MΩ*km) | ≥ 500 |
Rel. v-Signal (ca.) | 75 - 77% |
Signallaufzeit (ns/100m) | < 534 (+36/(f)¹´² ns/100m) |
Laufzeitunterschied (ns/100m) | < 15 |
Prüfspannung AC (kV AC) | n.s |
Betriebsspannung (V) | < 72 V dc |
Kopplungsdämpfung (dB) | IEC 61156-5 Typ. II |
Kopplungswiderstand (mΩ/m) | IEC 61156-5 Grade 1 |
Trennklasse | ISO/IEC 14763-2 & EN50174-2 Class C |
Mechanische Eigenschaften
Min Biegeradius (statisch) (mm) | 30 |
---|---|
Min. Biegeradius (dynamisch) (mm) | 60 |
Max. Zugbelastung (N) | 150 |
Betriebstemperaturbereich (°C) | -20 / +60 |
Lagertemperaturbereich (°C) | -20 / +75 |
Installationstemperaturbereich (°C) | 0 / +50 |
UV-Beständigkeit | Bedingt |
Gewicht | 0,058 kg/m |
Sonstige
CE | k.A. |
---|---|
VDE | k.A. |
EN | k.A. |
NSR/LVD | k.A. |
