S/STP(900-7) 4x2xAWG23/1 H-PE Meterlänge
- Artikelnummer
- 32200900
- EAN
- 4024608056326
| Beschreibung | In modernen Datennetzen sind 4-paarige Datenkabel für eine systemneutrale Netzwerkverkabelung seit Jahren im Einsatz. Auch in der professionellen Audiotechnik werden diese sog. Twisted Pair-Datenkabel inzwischen erfolgreich eingesetzt. Gerade in grossen Tonregieanlagen, wie z. B. in Sportstadien, ist das Management der digitalen Audiosignale genauso komplex wie beim Netzwerk in der elektronischen Daten verarbeitung. Auch die Zwischenspeicherung und das Bereitstellen von Audiodaten, wird durch die Digitaltechnologie bedeutend erleichtert. |
|---|---|
| Einsatzzweck | Nicht definiert bzw. div. Applikationen |
| CPR/DOP | Fca |
Aufbau

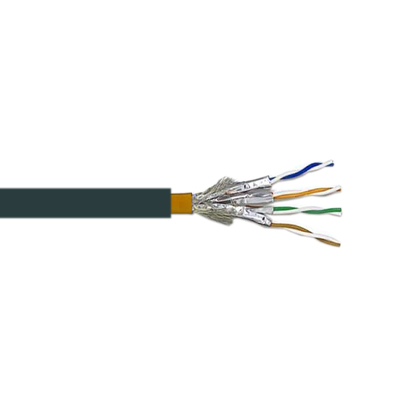

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Aderanzahl | 8 |
| Paaranzahl | 4 |
| Farben | wsbl/bl, wsor/or wsgn/gn, wsbr/br |
| Paarverseilung | 2,8mm 4 Paare |
| Mantel Abm (mm) | 9,50 |
| Mantel Material | PE |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 100 ± 15 |
|---|---|
| Kapazität ca. (pF/m) | 43 |
| DC-Widerstand-Innenleiter (Ω/km) | < 83 |
| Dämpfung 1 MHz (dB/100m) | 2,0 |
| Dämpfung 4 MHz (dB/100m) | 3,6 |
| Dämpfung 10 MHz (dB/100m) | 5,7 |
| Dämpfung 16 MHz (dB/100m) | 7,2 |
| Dämpfung 100 MHz (dB/100m) | 18,5 |
| Dämpfung 200 MHz (dB/100m) | 26,8 |
| Dämpfung 300 MHz (dB/100m) | 33,0 |
| NEXT 1 MHz (db) | 117 |
| NEXT 4 MHz (db) | 108 |
| NEXT 10 MHz (db) | 102 |
| NEXT 16 MHz (db) | 99 |
| NEXT 100 MHz (db) | 87 |
| NEXT 200 MHz (db) | 83 |
| NEXT 300 MHz (db) | 80 |
| NEXT 600 MHz (db) | 76 |
Mechanische Eigenschaften
| Min Biegeradius (statisch) (mm) | 95 |
|---|---|
| UV-Beständigkeit | bedea://{r=0,b=0,l=de_DE}/1/3/8/15048/15049/15558/15559 |
| Gewicht | 0,1 kg/m |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
