F/FTP (500-6A) 4x2xAWG23/1-FRNC Meterlänge

Artikelnummer
40270500
Beschreibung

Cat 6A F/FTP Kabel im Innebereich, entsprechend ANSI/TIA-568.2-D & IEC 61156-5 CAT 6A. Das Kabel enthält 4 einzelne foliengeschirmte, miteinander verdrillte Adernpaare, die mit Aluminiumfolie abgeschirmt und mit LS0H-Material für den Innenbereich ummantelt sind.
Das Kabel entspricht IEC 60332-1 und unterstützt alle IEEE 802.3 PoE-Anwendungen, inkl. Typ 1, 2, 3 & 4, CISCO UPoE & UPoE+ und HDBase-T PoH. Das Kabel entspricht der EU-Regulierung 305/2011 (Bau PVO/CPR) Klasse Dca-s1a,d1,a1.

Einsatzzweck Datenübertragungskabel
CPR/DOP Dca-s1a, d1, a1

Aufbau

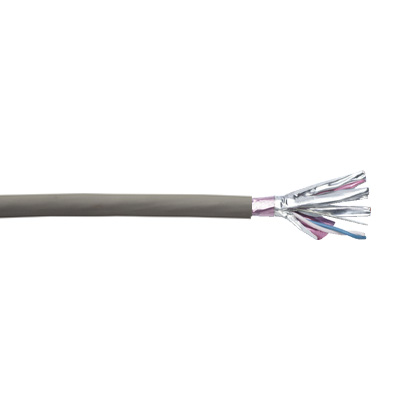

Foto Farben und Aufmachungen können vom Bild abweichen
Aderanzahl 8
Paaranzahl 4
Innenleiter Abm 23 AWG
Innenleiter Material Cu blank
Isolation Material Skin-Foam-Skin Polyolefin
Farben blau-weiß, orange-weiß, grün-weiß, braun-weiß
Beilauflitze Material Cu Draht verzinnt
Paarabschirmung AL Folie, 100% opt. Bedeckung
Paarverseilung 4 Paare, jeweils ummantelt mit Folie
Gesamtabschirmung AL Folie
Abschirmung Opt. Bedeckung (%) 100
Mantel Wandstärke (mm) 0,65
Mantel Abm (mm) 7,35
Mantel Material FRNC grau

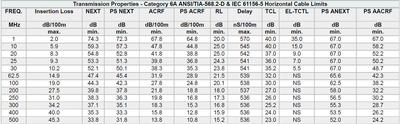

Elektrische Eigenschaften

Wellenwiderstand (Ω) 100 ± 5 (1-500 MHz)
Kapazität ca. (pF/m) 40 (1kHz, nominal)
Kapazitätsunsymmetrie (pF/m) ≤ 1500 (1kHz)
DC-Widerstand-Innenleiter (Ω/km) < 77
Widerstandsunsymmetrie ≤ 2%
Rel. v-Signal (ca.) 75 - 77%
Laufzeitunterschied (ns/100m) < 25
Prüfspannung AC (kV AC) n.s.
Betriebsspannung (V) < 72 V dc
Kopplungsdämpfung (dB) IEC 61156-5 Typ. Ib
Kopplungswiderstand (mΩ/m) IEC 61156-5 Grade 2

Mechanische Eigenschaften

Min Biegeradius (statisch) (mm) 30
Min. Biegeradius (dynamisch) (mm) 60
Max. Zugbelastung (N) 100
Betriebstemperaturbereich (°C) 0 / +60
Lagertemperaturbereich (°C) -20 / +75
UV-Beständigkeit Bedingt
Gewicht 0,053 kg/m

Sonstige

CE k.A.
VDE k.A.
EN k.A.
NSR/LVD
