S/STP(900-7) 4x2xAWG23/1-FRNC 100m Spule
- Artikelnummer
- 23740411
- EAN
- 4024608059136
| Beschreibung | In modernen Datennetzen sind 4-paarige Datenkabel für eine systemneutrale Netzwerkverkabelung seit Jahren im Einsatz. Auch in der professionellen Audiotechnik werden diese sog. Twisted Pair-Datenkabel inzwischen erfolgreich eingesetzt. Gerade in grossen Tonregieanlagen, wie z. B. in Sportstadien, ist das Management der digitalen Audiosignale genauso komplex wie beim Netzwerk in der elektronischen Daten verarbeitung. Auch die Zwischenspeicherung und das Bereitstellen von Audiodaten, wird durch die Digitaltechnologie bedeutend erleichtert. |
|---|---|
| Einsatzzweck | Datenuebertragungskabel |
| CPR/DOP | Dca-s1a-d1-a1 |
Aufbau

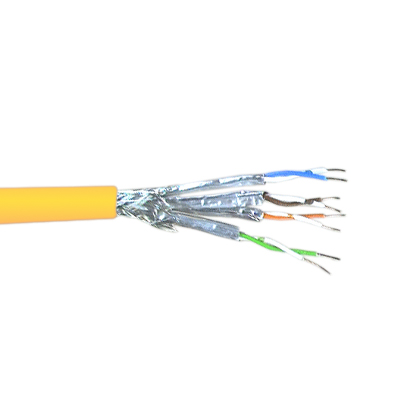

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Aderanzahl | 8 |
| Paaranzahl | 4 |
| Innenleiter Abm | 23 AWG |
| Innenleiter Material | Cu Blank |
| Isolation Abm (mm) | 1,4 |
| Isolation Material | PE/PE Foam-Skin |
| Paarverseilung | 2,80mm 4 Paare |
| Gesamtabschirmung | Cu-Geflecht, verzinnt |
| Mantel Abm (mm) | 7,5 |
| Mantel Material | FRNC |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 100 ± 15 |
|---|---|
| Verkuerzungsfaktor (v/c) | 0,79 |
| Kapazität Ader / Ader ca. (pF/m) | 43 (800 Hz) |
| Dämpfung 1 MHz (dB/100m) | 2,0 |
| Dämpfung 4 MHz (dB/100m) | 3,6 |
| Dämpfung 10 MHz (dB/100m) | 5,7 |
| Dämpfung 16 MHz (dB/100m) | 7,2 |
| Dämpfung 100 MHz (dB/100m) | 18,5 |
| Dämpfung 200 MHz (dB/100m) | 26,8 |
| Dämpfung 300 MHz (dB/100m) | 33,0 |
| Dämpfung 600 MHz (dB/100m) | 49,0 |
| NEXT 1 MHz (db) | 117 |
| NEXT 4 MHz (db) | 108 |
| NEXT 10 MHz (db) | 102 |
| NEXT 16 MHz (db) | 99 |
| NEXT 100 MHz (db) | 87 |
| NEXT 200 MHz (db) | 83 |
| NEXT 300 MHz (db) | 80 |
| NEXT 600 MHz (db) | 76 |
| ELFEXT 1 MHz (dB) | 97 |
| ELFEXT 4 MHz (dB) | 85 |
| ELFEXT 10 MHz (dB) | 77 |
| ELFEXT 16 MHz (dB) | 73 |
| ELFEXT 100 MHz (dB) | 57 |
| ELFEXT 200 MHz (dB) | 51 |
| ELFEXT 300 MHz (dB) | 47 |
| ELFEXT 600 MHz (dB) | 41 |
| ACR 1 MHz | 115 |
| ACR 4 MHz | 104,4 |
| ACR 10 MHz | 96,3 |
| ACR 16 MHz | 91,8 |
| ACR 100 MHz | 68,5 |
| ACR 200 MHz | 56,2 |
| ACR 300 MHz | 47 |
| ACR 600 MHz | 27 |
Mechanische Eigenschaften
| Min Biegeradius (statisch) (mm) | 35 |
|---|---|
| Min. Biegeradius (dynamisch) (mm) | 70 |
| Max. Zugbelastung (N) | 340 |
| Betriebstemperaturbereich (°C) | 0 / +50 |
| Lagertemperaturbereich (°C) | -20 / +60 |
| UV-Beständigkeit | Bedingt |
| Verbrennungswaerme (kWh/m) | 0,163 |
| Gewicht | 0,053 kg/m |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
