Li02Y(PiMF-H) 4x2x0,48 mm-FRNC Meterlänge
- Artikelnummer
- 26252500
- EAN
- 4024608044484
| Beschreibung | Vieladrige Kabel verbinden in der Musikelektronik Stagebox, Mischpult und PA-Verstaerker. Dominierend ist die kapazitaetsarme, symmetrische Bauform mit Paarabschirmung (PiMF), welche große Uebertragungslaengen ermoeglicht. Weitere Einsatzbereiche sind Tonregieanlagen in der professionellen Tonstudio-, Rundfunk- und Fernsehstudiotechnik.
Für Hochwertige und bitfehlerfreie digitale Uebertragung wurde die Serie Li02Y (PiMF-H) bei bewegtem Einsatz oder Cu02Y für feste Installation entwickelt. |
|---|---|
| Einsatzzweck | Datenübertragungskabel |
| CPR/DOP | n.s. |
Aufbau

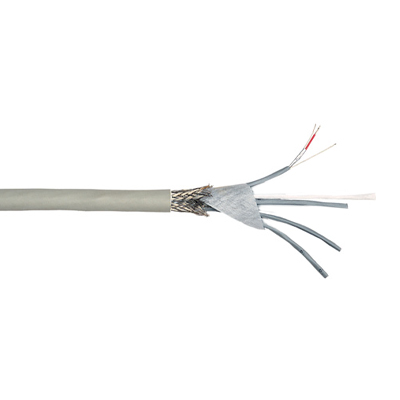

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Aderquerschnitt (mm²) | 0,14 |
| Leiterdurchmesser (mm) | 0,48 |
| Leiterkonstruktion (n x mm) | 7 x 0,16 |
| Leitermaterial | Cu-Litze |
| Aderisolation Abm (mm) | 1,15 |
| Aderisolation Material | Cell-PE |
| Farben | rot + weiß |
| Paaranzahl | 4 |
| Paarabschirmung | Al-Folie + Beilauflitze verzinnt |
| Paarverseilung | 2 Adern |
| Paarisolation | halogenfreie Mischung |
| Gesamtabschirmung | Cu Geflecht verzinnt |
| Wicklung Material | PET Vlies |
| Mantel Abm (mm) | 8,50 |
| Mantel Material | FRNC kieselgrau |
| Konstruktionsnummer | 990120 |
Mechanische Eigenschaften
| Verbrennungswaerme (kWh/m) | 0,26 |
|---|---|
| Max. Zugbelastung (N) | 269 |
| Min. Biegeradius (dynamisch) (mm) | 90 |
| Min Biegeradius (statisch) (mm) | 45 |
| Betriebstemperaturbereich (°C) | -40 / +70 |
| UV-Beständigkeit | Bedingt |
| Gewicht | 0,085 kg/m |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 110 ± 10 |
|---|---|
| Kapazität ca. (pF/m) | 45 |
| 100V-Betrieb | Nein |
| DC-Widerstand-Innenleiter (Ω/km) | < 140 |
| Kapazität Ader / Ader ca. (pF/m) | < 50 |
| Kapazität Ader / Schirm ca. (pF/m) | < 85 |
| Isolationswiderstand (MΩ*km) | > 1 |
| Dämpfung 1 MHz (dB/100m) | 2,5 |
| Dämpfung 4 MHz (dB/100m) | 4,8 |
| Dämpfung 10 MHz (dB/100m) | 7,3 |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
