MXR 0,9Lz/2,95-PUR sw Meterlänge
- Artikelnummer
- 12130900
- EAN
- 4024608019178
| Beschreibung | Rauscharme koaxial aufgebaute Messkabel werden ueberall dort eingesetzt wo kleinste Spannungen oder Ladungen messtechnisch sicher erfasst werden muessen, z.B. in der pH-Messtechnik oder Nuklearforschung. Das Verfahren wurde von bda connectivity entwickelt und sorgt fuer reproduzierbare Ergebnisse. Je nach Erfordernis koennen diese Kabel um Speise- oder Stromversorgungsadern sowie zusaetzliche Schirme ergaenzt werden. |
|---|---|
| Einsatzzweck | Messtechnik div. Applikationen |
| CPR/DOP | n.s. |
Mechanische Eigenschaften
| Verbrennungswaerme (kWh/m) | 0,17 |
|---|---|
| Min. Biegeradius (dynamisch) (mm) | 50 |
| Min Biegeradius (statisch) (mm) | 25 |
| Max. Zugbelastung (N) | 74 |
| Betriebstemperaturbereich (°C) | -35 / +80 |
| UV-Beständigkeit | Sehr Gut |
| Gewicht | 0,033 kg/m |
Aufbau

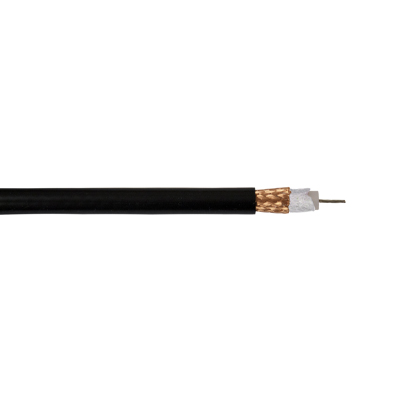

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 0,90 ( 19x 0,18 ) |
| Innenleiter Material | Cu verzinnt |
| Isolation Abm (mm) | 2,95 |
| Isolation Material | TPE |
| Potentialschicht Material | leitfähiges Vlies |
| Potentialschicht Abm (mm) | 3,15 |
| 1.Aussenleiter Abm extern (mm) | 3,60 |
| 1.Aussenleiter Material | Geflecht Cu blank |
| 1.Aussenleiter Opt. Bedeckung (%) | 90 |
| Mantel Material | TPU schwarz |
| Mantel Abm (mm) | 5,00 ± 0,20 |
| Konstruktionsnummer | 000232 |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 50 |
|---|---|
| Kapazität ca. (pF/m) | 105 |
| Verkuerzungsfaktor (v/c) | 0,66 |
| DC-Widerstand-Innenleiter (Ω/km) | < 40 |
| DC-Widerstand-Aussenleiter (Ω/km) | < 22 |
| Isolationswiderstand (MΩ*km) | > 10.000 |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
