MXR 0,9Lz/2,95z-PVC gr Meterlänge
- Artikelnummer
- 12140500
- EAN
- 4024608019185
| Beschreibung | Rauscharme koaxial aufgebaute Messkabel werden ueberall dort eingesetzt wo kleinste Spannungen oder Ladungen messtechnisch sicher erfasst werden muessen, z.B. in der pH-Messtechnik oder Nuklearforschung. Das Verfahren wurde von bda connectivity entwickelt und sorgt fuer reproduzierbare Ergebnisse. Je nach Erfordernis koennen diese Kabel um Speise- oder Stromversorgungsadern sowie zusaetzliche Schirme ergaenzt werden. |
|---|---|
| Einsatzzweck | Messtechnik div. Applikationen |
| CPR/DOP | n.s. |
Mechanische Eigenschaften
| Verbrennungswaerme (kWh/m) | 0,14 |
|---|---|
| Min. Biegeradius (dynamisch) (mm) | 50 |
| Min Biegeradius (statisch) (mm) | 25 |
| Max. Zugbelastung (N) | 150 |
| Betriebstemperaturbereich (°C) | -20 / +70 |
| UV-Beständigkeit | Sehr Gut |
| Gewicht | 0,037 kg/m |
Aufbau

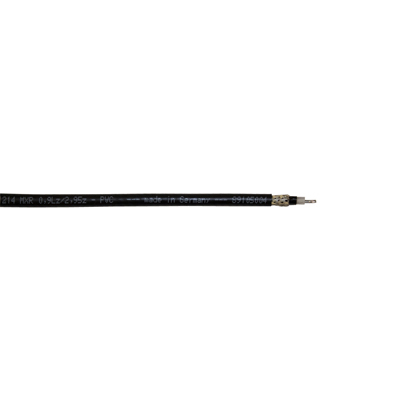

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 0,90 (19 x 0,18) |
| Innenleiter Material | Cu verzinnt |
| Isolation Abm (mm) | 2,95 |
| Isolation Material | PE |
| Potentialschicht Material | leitfähiges PVC |
| Potentialschicht Abm (mm) | 3,40 ± 0,10 |
| 1.Aussenleiter Abm extern (mm) | 3,95 |
| 1.Aussenleiter Material | Cu verzinnt |
| 1.Aussenleiter Opt. Bedeckung (%) | 88% |
| Mantel Material | PVC grau |
| Mantel Abm (mm) | 5,0 |
| Konstruktionsnummer | 891050 |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 50 |
|---|---|
| Kapazität ca. (pF/m) | 102 |
| Verkuerzungsfaktor (v/c) | 0,66 |
| DC-Widerstand-Innenleiter (Ω/km) | <40 |
| DC-Widerstand-Aussenleiter (Ω/km) | <18 |
| Isolationswiderstand (MΩ*km) | >10.000 |
| Mikrofoniespannung (mV) | <2 |
| Max. Strombelastung (A) | 3,0 |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
