MXR 0,45L/1,4-PVC ws Meterlänge
- Artikelnummer
- 33090100
- EAN
- 4024608058450
| Beschreibung | Rauscharme koaxial aufgebaute Messkabel werden ueberall dort eingesetzt wo kleinste Spannungen oder Ladungen messtechnisch sicher erfasst werden muessen, z.B. in der pH-Messtechnik oder Nuklearforschung. Das Verfahren wurde von bda connectivity entwickelt und sorgt fuer reproduzierbare Ergebnisse. Je nach Erfordernis koennen diese Kabel um Speise- oder Stromversorgungsadern sowie zusaetzliche Schirme ergaenzt werden. |
|---|---|
| Einsatzzweck | Messtechnik / low-noise-Ausführung |
| CPR/DOP | n.s. |
Aufbau

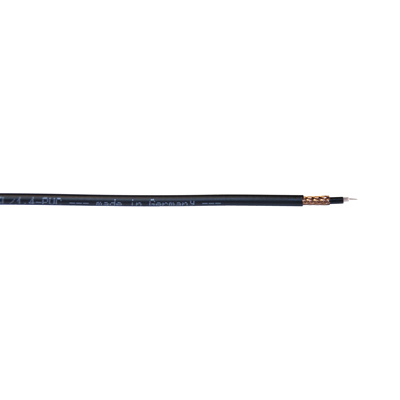

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 0,45 ( 7 x 0,15) |
| Innenleiter Material | Cu Blank |
| Isolation Abm (mm) | 1,40 |
| Isolation Material | PE |
| Potentialschicht Material | leitfähiges PVC |
| Potentialschicht Abm (mm) | 1,70 |
| 1.Aussenleiter Abm extern (mm) | 2,2 |
| 1.Aussenleiter Material | Cu Geflecht |
| 1.Aussenleiter Opt. Bedeckung (%) | 92 |
| Mantel Material | PVC weiss |
| Mantel Abm (mm) | 2,90 |
| Konstruktionsnummer | 060157 |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 50 |
|---|---|
| Kapazität ca. (pF/m) | 101 |
| Verkuerzungsfaktor (v/c) | 0,66 |
| DC-Widerstand-Innenleiter (Ω/km) | <150 |
| DC-Widerstand-Aussenleiter (Ω/km) | <33 |
| Isolationswiderstand (MΩ*km) | >10.000 |
| Mikrofoniespannung (mV) | <2 |
| Max. Strombelastung (A) | 1,5 |
Mechanische Eigenschaften
| Min. Biegeradius (dynamisch) (mm) | 30 |
|---|---|
| Min Biegeradius (statisch) (mm) | 15 |
| Max. Zugbelastung (N) | 50 |
| Betriebstemperaturbereich (°C) | -20 / +70 |
| UV-Beständigkeit | Sehr Gut |
| Gewicht | 0,014 kg/m |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
