Triax 14-PUR rt Meterlänge

Artikelnummer: 18580800
EAN: 4024608023137

Zu Vergleichsliste hinzfügen Download (PDF)

Beschreibung	Triaxialkabel: Triaxiale Kamerakabel werden in der Studiotechnik und im Aussenbetrieb eingesetzt. Die Uebertragung erfolgt im Multiplex-Betrieb. Triaxial-Kabel uebernehmen sowohl den Stromtransport als auch die Videouebertragung. Die doppelte Schirmung garantiert eine perfekte Erdung und verhindert fremde Stoereinstrahlung und damit Signalverfaelschungen.
Einsatzzweck	HF-Triaxialkabel (Video)
CPR/DOP	Eca

Beschreibung

Triaxialkabel: Triaxiale Kamerakabel werden in der Studiotechnik und im Aussenbetrieb eingesetzt. Die Uebertragung erfolgt im Multiplex-Betrieb. Triaxial-Kabel uebernehmen sowohl den Stromtransport als auch die Videouebertragung. Die doppelte Schirmung garantiert eine perfekte Erdung und verhindert fremde Stoereinstrahlung und damit Signalverfaelschungen.

Einsatzzweck

HF-Triaxialkabel (Video)

CPR/DOP

Eca

Aufbau

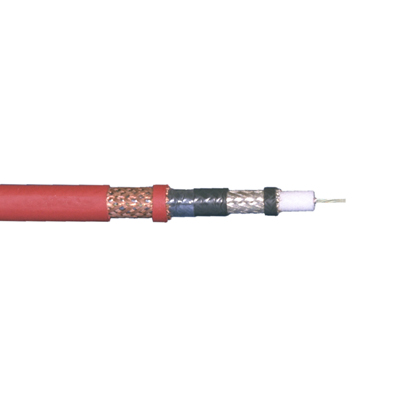

Foto	Farben und Aufmachungen können vom Bild abweichen
Innenleiter Material	Cu versilbert
Innenleiter Abm (mm)	2,25 (7x 0,75)
Isolation Abm (mm)	9,70
Isolation Material	Cell-PE
1.Aussenleiter Abm extern (mm)	10,40
1.Aussenleiter Material	Geflecht Cu versilbert
1.Aussenleiter Opt. Bedeckung (%)	84
2.Aussenleiter Material	Geflecht Cu Blank
2.Aussenleiter Abm extern (mm)	12,60
2.Aussenleiter Opt. Bedeckung (%)	86
Zwischenmantel Material	PE
Zwischenmantel Abm (mm)	11,80
Wicklung	PET-Folien
Mantel Abm (mm)	14,40
Mantel Material	PUR rot
Konstruktionsnummer	900154

Elektrische Eigenschaften

Verkuerzungsfaktor (v/c)	0,80
Wellenwiderstand (Ω)	75 ± 3%
Dämpfung 1 MHz (dB/100m)	0,3
Dämpfung 5 MHz (dB/100m)	0,8
Dämpfung 10 MHz (dB/100m)	1,1
Dämpfung 20 MHz (dB/100m)	1,6
Dämpfung 50 MHz (dB/100m)	2,5
Dämpfung 100 MHz (dB/100m)	3,7
DC-Widerstand-Innenleiter (Ω/km)	< 7,6
DC-Widerstand-Aussenleiter (Ω/km)	< 4
Kapazität ca. (pF/m)	54
Betriebsspannung (V)	1000

Mechanische Eigenschaften

Betriebstemperaturbereich (°C)	-50 / +70
Verbrennungswaerme (kWh/m)	1,08
Max. Zugbelastung (N)	550
Min. Biegeradius (dynamisch) (mm)	140
Min Biegeradius (statisch) (mm)	70
UV-Beständigkeit	Sehr Gut
Gewicht	0,226 kg/m

Sonstige

CE	k.A.
VDE	k.A.
EN	k.A.
NSR/LVD	k.A.
