Triax 8-TPU Superflex rt Meterlänge

Artikelnummer
18830800
EAN
4024608023427
Beschreibung

Triaxialkabel: Triaxiale Kamerakabel werden in der Studiotechnik und im Aussenbetrieb eingesetzt. Die Uebertragung erfolgt im Multiplex-Betrieb. Triaxial-Kabel uebernehmen sowohl den Stromtransport als auch die Videouebertragung. Die doppelte Schirmung garantiert eine perfekte Erdung und verhindert fremde Stoereinstrahlung und damit Signalverfaelschungen.



Unsere SUPERFLEX Reihe, mit TPE Maenteln, bietet bei gleichen elektrischen Uebertragungseigenschaften hoechste Flexibilitaet und ausgezeichnete Eigenschaften gegenueber Verschleiss und Umwelteinwirkungen.

Einsatzzweck HF-Triaxialkabel (Video)
CPR/DOP n.s.

Aufbau

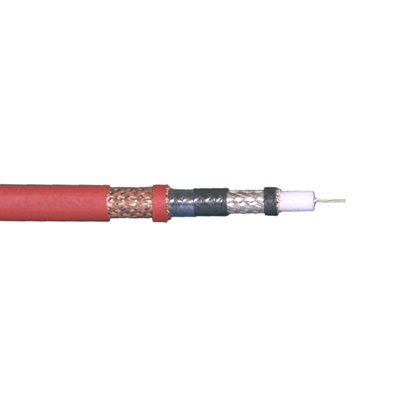

Foto Farben und Aufmachungen können vom Bild abweichen
Innenleiter Material Cu versilbert
Innenleiter Abm (mm) 1,05 (7 x 0,35)
Isolation Abm (mm) 4,50
Isolation Material Cell-PE
1.Aussenleiter Abm extern (mm) 5,10
1.Aussenleiter Material Geflecht Cu versilbert
1.Aussenleiter Opt. Bedeckung (%) 83
2.Aussenleiter Material Geflecht Cu-Blank
2.Aussenleiter Abm extern (mm) 7,20
2.Aussenleiter Opt. Bedeckung (%) 85
Zwischenmantel Material TPE
Zwischenmantel Abm (mm) 6,50
Wicklung PET-Folien
Mantel Abm (mm) 8,50 ± 0,20
Mantel Material PUR rot
Konstruktionsnummer 920209

Elektrische Eigenschaften

Verkuerzungsfaktor (v/c) 0,80
Wellenwiderstand (Ω) 75 ± 3%
Dämpfung 1 MHz (dB/100m) 0,8
Dämpfung 5 MHz (dB/100m) 1,8
Dämpfung 10 MHz (dB/100m) 2,6
Dämpfung 20 MHz (dB/100m) 3,7
Dämpfung 50 MHz (dB/100m) 6,9
Dämpfung 100 MHz (dB/100m) 8,8
DC-Widerstand-Innenleiter (Ω/km) < 26
DC-Widerstand-Aussenleiter (Ω/km) < 10
Kapazität ca. (pF/m) 54
Betriebsspannung (V) 500

Mechanische Eigenschaften

Betriebstemperaturbereich (°C) -50 / +70
Verbrennungswaerme (kWh/m) 0,27
Max. Zugbelastung (N) 250
Min. Biegeradius (dynamisch) (mm) 60
Min Biegeradius (statisch) (mm) 30
UV-Beständigkeit Sehr Gut
Gewicht 0,09 kg/m

Sonstige

CE k.A.
VDE k.A.
EN k.A.
NSR/LVD k.A.
