Triax 14-TPU Superflex rt Meterlänge
- Artikelnummer
- 20420800
- EAN
- 4024608023540
Beschreibung | Triaxialkabel: Triaxiale Kamerakabel werden in der Studiotechnik und im Aussenbetrieb eingesetzt. Die Uebertragung erfolgt im Multiplex-Betrieb. Triaxial-Kabel uebernehmen sowohl den Stromtransport als auch die Videouebertragung. Die doppelte Schirmung garantiert eine perfekte Erdung und verhindert fremde Stoereinstrahlung und damit Signalverfaelschungen.
Unsere SUPERFLEX Reihe, mit TPE Maenteln, bietet bei gleichen elektrischen Uebertragungseigenschaften hoechste Flexibilitaet und ausgezeichnete Eigenschaften gegenueber Verschleiss und Umwelteinwirkungen. |
---|---|
Einsatzzweck | HF-Triaxialkabel (Video) |
CPR/DOP | n.s. |
Aufbau

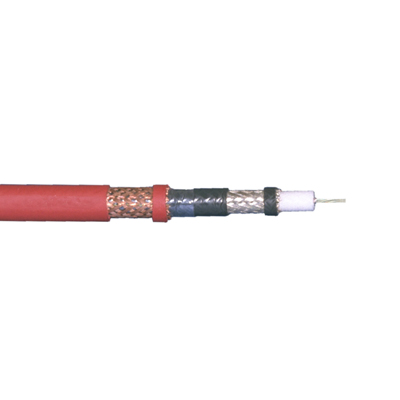

Foto | Farben und Aufmachungen können vom Bild abweichen |
---|---|
Innenleiter Material | Cu versilbert |
Innenleiter Abm (mm) | 2,25 (7x 0,75) |
Isolation Abm (mm) | 9,70 |
Isolation Material | Cell-PE |
1.Aussenleiter Abm extern (mm) | 10,40 |
1.Aussenleiter Material | Geflecht Cu versilbert |
1.Aussenleiter Opt. Bedeckung (%) | 84 |
2.Aussenleiter Material | Geflecht Cu blank |
2.Aussenleiter Abm extern (mm) | 12,60 |
2.Aussenleiter Opt. Bedeckung (%) | 86 |
Zwischenmantel Material | TPE |
Zwischenmantel Abm (mm) | 11,80 |
Wicklung | PET-Folien |
Mantel Abm (mm) | 14,40 ± 0,30 |
Mantel Material | PUR rot |
Konstruktionsnummer | 910521 |
Elektrische Eigenschaften
Verkuerzungsfaktor (v/c) | 0,80 |
---|---|
Wellenwiderstand (Ω) | 75 ± 3% |
Dämpfung 1 MHz (dB/100m) | 0,3 |
Dämpfung 5 MHz (dB/100m) | 0,8 |
Dämpfung 10 MHz (dB/100m) | 1,1 |
Dämpfung 20 MHz (dB/100m) | 1,6 |
Dämpfung 50 MHz (dB/100m) | 2,5 |
Dämpfung 100 MHz (dB/100m) | 3,7 |
DC-Widerstand-Innenleiter (Ω/km) | < 7,6 |
DC-Widerstand-Aussenleiter (Ω/km) | < 4,0 |
Kapazität ca. (pF/m) | 54 |
Betriebsspannung (V) | 1000 |
Mechanische Eigenschaften
Betriebstemperaturbereich (°C) | -50 / +70 |
---|---|
Verbrennungswaerme (kWh/m) | 1,03 |
Max. Zugbelastung (N) | 550 |
Min. Biegeradius (dynamisch) (mm) | 100 |
Min Biegeradius (statisch) (mm) | 50 |
UV-Beständigkeit | Sehr Gut |
Gewicht | 226890 kg/m |
Sonstige
CE | k.A. |
---|---|
VDE | k.A. |
EN | k.A. |
NSR/LVD | k.A. |
