Triax 11-PUR rt Meterlänge
- Artikelnummer
- 21840800
- EAN
- 4024608023618
| Beschreibung | Triaxialkabel: Triaxiale Kamerakabel werden in der Studiotechnik und im Aussenbetrieb eingesetzt. Die Uebertragung erfolgt im Multiplex-Betrieb. Triaxial-Kabel uebernehmen sowohl den Stromtransport als auch die Videouebertragung. Die doppelte Schirmung garantiert eine perfekte Erdung und verhindert fremde Stoereinstrahlung und damit Signalverfaelschungen.
|
|---|---|
| Einsatzzweck | HF-Triaxialkabel (Video) |
| CPR/DOP | n.s. |
Aufbau

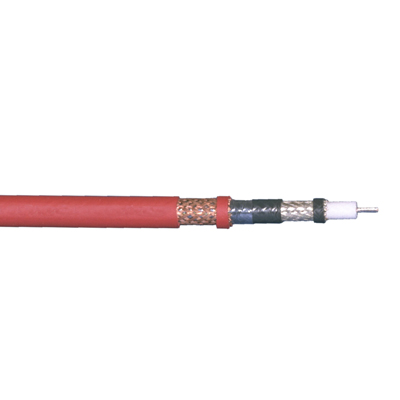

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Material | Cu versilbert |
| Innenleiter Abm (mm) | 1,40 |
| Isolation Abm (mm) | 6,50 |
| Isolation Material | Cell-PE |
| 1.Aussenleiter Abm extern (mm) | 7,20 |
| 1.Aussenleiter Material | Geflecht Cu versilbert |
| 2.Aussenleiter Material | Geflecht Cu Blank |
| 2.Aussenleiter Abm extern (mm) | 9,40 |
| Zwischenmantel Material | PE |
| Zwischenmantel Abm (mm) | 8,70 |
| Wicklung | PET-Folien |
| Mantel Abm (mm) | 11,00 |
| Mantel Material | PUR rot |
| Konstruktionsnummer | 900083 |
Elektrische Eigenschaften
| Verkuerzungsfaktor (v/c) | 0,80 |
|---|---|
| Wellenwiderstand (Ω) | 75 ± 3% |
| Dämpfung 1 MHz (dB/100m) | 0,50 |
| Dämpfung 5 MHz (dB/100m) | 1,1 |
| Dämpfung 10 MHz (dB/100m) | 1,6 |
| Dämpfung 20 MHz (dB/100m) | 2,3 |
| Dämpfung 50 MHz (dB/100m) | 3,7 |
| Dämpfung 100 MHz (dB/100m) | 5,3 |
| DC-Widerstand-Innenleiter (Ω/km) | < 12 |
| DC-Widerstand-Aussenleiter (Ω/km) | < 7,2 |
| Kapazität ca. (pF/m) | 54 |
| Betriebsspannung (V) | 600 |
Mechanische Eigenschaften
| Betriebstemperaturbereich (°C) | -50 / +70 |
|---|---|
| Verbrennungswaerme (kWh/m) | 0,66 |
| Max. Zugbelastung (N) | 350 |
| Min. Biegeradius (dynamisch) (mm) | 110 |
| Min Biegeradius (statisch) (mm) | 55 |
| UV-Beständigkeit | Sehr Gut |
| Gewicht | 0,139 kg/m |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
