Video 0,8/3,7C-FRNC (VDE) gn Meterlänge

Beschreibung	Unsere koaxialen Videokabel eignen sich fuer Videoueberwachung, Studiotechnik, Uebertragung von Videodaten auf Monitore oder die industrielle Bildverarbeitung. BDA Videokabel verwenden daempfungsarmes geschaeumtes Polyethylen (Zell-PE) als Dielektrikum, und sind doppelt geschirmt, um bessere Abschirmwirkung gegen Stoerungen zu gewaehrleisten. Video-Koaxialkabel von BDA connectivity zeichnen sich durch eng begrenzte Wellenwiderstaende von 75 Ω +/-1% aus. Diese Kabel sind mit unterschiedlichem Durchmesser verfuegbar, und ermoeglichen damit unterschiedliche Uebertragungslaengen.
Einsatzzweck	HF-Koaxialkabel (Video)
CPR/DOP	Dca-s1a-d0-a1

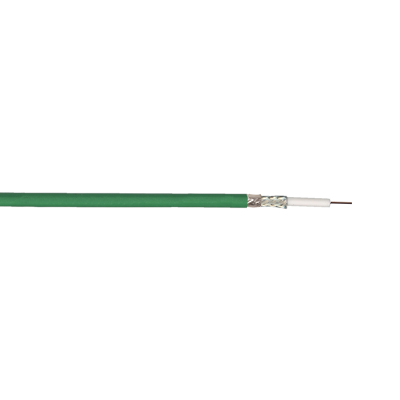

Foto	Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm)	0,80
Innenleiter Material	Cu blank
Isolation Abm (mm)	3,40
Isolation Material	Cell-PE
1.Aussenleiter Abm extern (mm)	4,10
1.Aussenleiter Material	Cu Geflecht verzinnt + Folie AL-PP-AL
1.Aussenleiter Opt. Bedeckung (%)	92
Mantel Abm (mm)	6,00 ± 0,10
Mantel Material	FRNC grün
Konstruktionsnummer	120209

Wellenwiderstand (Ω)	75 ± 1
Dämpfung 1 MHz (dB/100m)	0,8
Dämpfung 5 MHz (dB/100m)	1,8
Dämpfung 10 MHz (dB/100m)	2,5
Dämpfung 100 MHz (dB/100m)	8,2
Dämpfung 200 MHz (dB/100m)	11,7
Dämpfung 300 MHz (dB/100m)	14,5
Dämpfung 500 MHz (dB/100m)	18,9
Dämpfung 800 MHz (dB/100m)	24,2
Verkuerzungsfaktor (v/c)	0,85
DC-Widerstand-Innenleiter (Ω/km)	< 38,0
DC-Widerstand-Aussenleiter (Ω/km)	< 13,0
Kapazität ca. (pF/m)	53

Betriebstemperaturbereich (°C)	-20 / +70
Installationstemperaturbereich (°C)	-5 / +55
Lagertemperaturbereich (°C)	-20 / +70
Verbrennungswaerme (kWh/m)	0,18
Max. Zugbelastung (N)	96
Min. Biegeradius (dynamisch) (mm)	60
Min Biegeradius (statisch) (mm)	30
UV-Beständigkeit	Bedingt
Gewicht	0,049 kg/m
