Video 0,42L/2,54z-TPU/S sw Meterlänge

Artikelnummer
27760900
EAN
4024608048031
Beschreibung

Unsere koaxialen Videokabel eignen sich fuer Videoueberwachung, Studiotechnik, Uebertragung von Videodaten auf Monitore oder die industrielle Bildverarbeitung. BDA Videokabel verwenden daempfungsarmes geschaeumtes Polyethylen (Zell-PE) als Dielektrikum, und sind doppelt geschirmt, um bessere Abschirmwirkung gegen Stoerungen zu gewaehrleisten. Video-Koaxialkabel von BDA connectivity zeichnen sich durch eng begrenzte Wellenwiderstaende von 75 +/- 2 Ω aus. Diese Kabel sind mit unterschiedlichem Durchmesser verfuegbar, und ermoeglichen damit unterschiedliche Uebertragungslaengen.

Einsatzzweck HF-Koaxialkabel (Video)
CPR/DOP n.s.

Aufbau

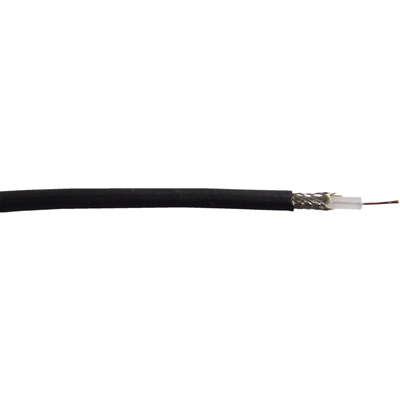

Foto Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm) 7 x 0,14
Innenleiter Material Kupferbeschichteter Stahl
Isolation Abm (mm) 2,47
Isolation Material PE
1.Aussenleiter Abm extern (mm) 3,00
1.Aussenleiter Material Cu Geflecht verzinnt
Mantel Abm (mm) 3,90
Mantel Material PUR
Konstruktionsnummer 000095

Elektrische Eigenschaften

Wellenwiderstand (Ω) 75 ± 2
Dämpfung 1 MHz (dB/100m) 2,6
Dämpfung 5 MHz (dB/100m) 4,7
Dämpfung 10 MHz (dB/100m) 6,3
Dämpfung 100 MHz (dB/100m) 18,6
Dämpfung 135 MHz (dB/100m) 21,7
Dämpfung 180 MHz (dB/100m) 26,6
Dämpfung 270 MHz (dB/100m) 31,2
Dämpfung 300 MHz (dB/100m) 33,0
Dämpfung 360 MHz (dB/100m) 36,6
Dämpfung 800 MHz (dB/100m) 56,7
Dämpfung 1000 MHz (dB/100m) 64,4
Verkuerzungsfaktor (v/c) 0,66
DC-Widerstand-Innenleiter (Ω/km) 415
DC-Widerstand-Aussenleiter (Ω/km) 24
Betriebsspannung (V) 400
Kapazität ca. (pF/m) 67

Mechanische Eigenschaften

Betriebstemperaturbereich (°C) -20 / +80
Verbrennungswaerme (kWh/m) 0,10
Max. Zugbelastung (N) 22
Min. Biegeradius (dynamisch) (mm) 40
Min Biegeradius (statisch) (mm) 20
UV-Beständigkeit Gut
Gewicht 0,021 kg/m

Sonstige

CE k.A.
VDE k.A.
EN k.A.
NSR/LVD k.A.
