Video 0,6/2,8C-PUR sw Meterlänge

Beschreibung	Unsere koaxialen Videokabel eignen sich fuer Videoueberwachung, Studiotechnik, Uebertragung von Videodaten auf Monitore oder die industrielle Bildverarbeitung. BDA Videokabel verwenden daempfungsarmes geschaeumtes Polyethylen (Zell-PE) als Dielektrikum, und sind doppelt geschirmt, um bessere Abschirmwirkung gegen Stoerungen zu gewaehrleisten. Video-Koaxialkabel von BDA connectivity zeichnen sich durch eng begrenzte Wellenwiderstaende von 75 Ω +/-1% aus. Diese Kabel sind mit unterschiedlichem Durchmesser verfuegbar, und ermoeglichen damit unterschiedliche Uebertragungslaengen.
Einsatzzweck	HF-Koaxialkabel (Video)
CPR/DOP	n.s.

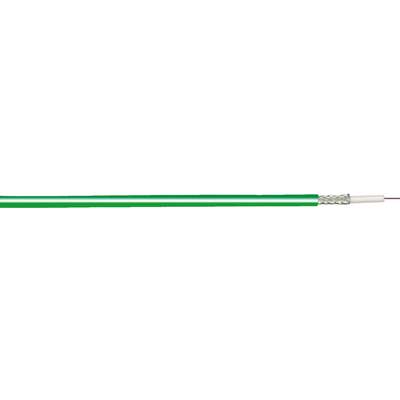

Foto	Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm)	0,60
Innenleiter Material	Cu Blank
Isolation Abm (mm)	2,80
Isolation Material	Cell-PE
1.Aussenleiter Material	Al Folie
2.Aussenleiter Material	Cu verzinnt
Mantel Abm (mm)	4,5
Mantel Material	PUR
Konstruktionsnummer	110059

Wellenwiderstand (Ω)	75 ± 1
Dämpfung 1 MHz (dB/100m)	1,1
Dämpfung 5 MHz (dB/100m)	2,3
Dämpfung 10 MHz (dB/100m)	3,3
Dämpfung 100 MHz (dB/100m)	10,3
Dämpfung 135 MHz (dB/100m)	12,0
Dämpfung 180 MHz (dB/100m)	14,6
Dämpfung 270 MHz (dB/100m)	17,0
Dämpfung 300 MHz (dB/100m)	18,0
Dämpfung 360 MHz (dB/100m)	19,7
Dämpfung 800 MHz (dB/100m)	29,7
Dämpfung 1000 MHz (dB/100m)	33,3
Verkuerzungsfaktor (v/c)	0,85
DC-Widerstand-Innenleiter (Ω/km)	59
DC-Widerstand-Aussenleiter (Ω/km)	15
Betriebsspannung (V)	300
Kapazität ca. (pF/m)	59

Betriebstemperaturbereich (°C)	-20 / +80
Verbrennungswaerme (kWh/m)	0,06
Max. Zugbelastung (N)	32
Min. Biegeradius (dynamisch) (mm)	50
Min Biegeradius (statisch) (mm)	25
UV-Beständigkeit	Sehr Gut
Gewicht	0,028 kg/m
