Video 1,4/6,6C-FRNC gn Meterlänge

Beschreibung	Unsere koaxialen Videokabel eignen sich fuer Videoueberwachung, Studiotechnik, Uebertragung von Videodaten auf Monitore oder die industrielle Bildverarbeitung. BDA Videokabel verwenden daempfungsarmes geschaeumtes Polyethylen (Zell-PE) als Dielektrikum, und sind doppelt geschirmt, um bessere Abschirmwirkung gegen Stoerungen zu gewaehrleisten. Video-Koaxialkabel von BDA connectivity zeichnen sich durch eng begrenzte Wellenwiderstaende von 75 Ω +/-1% aus. Diese Kabel sind mit unterschiedlichem Durchmesser verfuegbar, und ermoeglichen damit unterschiedliche Uebertragungslaengen.
Einsatzzweck	HF-Koaxialkabel (Video)
CPR/DOP	Eca

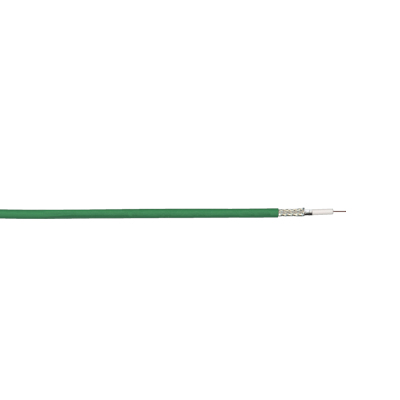

Foto	Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm)	1,40
Innenleiter Material	Cu Blank
Isolation Abm (mm)	6,50
Isolation Material	Cell-PE
1.Aussenleiter Material	Al Folie
2.Aussenleiter Material	Cu verzinnt
Mantel Abm (mm)	10,40
Mantel Material	FRNC grün
Konstruktionsnummer	900908

Wellenwiderstand (Ω)	75+-1
Dämpfung 1 MHz (dB/100m)	0,5
Dämpfung 5 MHz (dB/100m)	1,0
Dämpfung 10 MHz (dB/100m)	1,5
Dämpfung 100 MHz (dB/100m)	4,8
Dämpfung 135 MHz (dB/100m)	5,7
Dämpfung 180 MHz (dB/100m)	7,1
Dämpfung 270 MHz (dB/100m)	8,3
Dämpfung 300 MHz (dB/100m)	8,8
Dämpfung 360 MHz (dB/100m)	9,8
Dämpfung 800 MHz (dB/100m)	15,6
Dämpfung 1000 MHz (dB/100m)	17,8
Verkuerzungsfaktor (v/c)	0,85
DC-Widerstand-Innenleiter (Ω/km)	12,5
DC-Widerstand-Aussenleiter (Ω/km)	7,5
Betriebsspannung (V)	600
Kapazität ca. (pF/m)	59

Betriebstemperaturbereich (°C)	-20 / +80
Verbrennungswaerme (kWh/m)	0,48
Max. Zugbelastung (N)	120
Min. Biegeradius (dynamisch) (mm)	110
Min Biegeradius (statisch) (mm)	55
UV-Beständigkeit	Bedingt
Gewicht	0,093 kg/m
