Video 0,6L/3,7-PUR(NC) gn Meterlänge

Beschreibung	Unsere koaxialen Videokabel eignen sich fuer Videoueberwachung, Studiotechnik, Uebertragung von Videodaten auf Monitore oder die industrielle Bildverarbeitung. BDA Videokabel verwenden daempfungsarmes geschaeumtes Polyethylen (Zell-PE) als Dielektrikum, und sind doppelt geschirmt, um bessere Abschirmwirkung gegen Stoerungen zu gewaehrleisten. Video-Koaxialkabel von BDA connectivity zeichnen sich durch eng begrenzte Wellenwiderstaende von 75 Ω +/-1% aus. Diese Kabel sind mit unterschiedlichem Durchmesser verfuegbar, und ermoeglichen damit unterschiedliche Uebertragungslaengen.
Einsatzzweck	HF-Koaxialkabel (Video)
CPR/DOP	n.s.

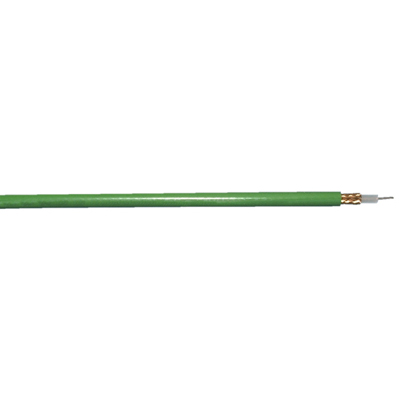

Foto	Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm)	7 x 0,20
Innenleiter Material	Cu Blank
Isolation Abm (mm)	3,53
Isolation Material	PE
1.Aussenleiter Abm extern (mm)	4,20
1.Aussenleiter Material	Cu Geflecht
Mantel Abm (mm)	6,00
Mantel Material	PUR
Konstruktionsnummer	010149

Wellenwiderstand (Ω)	75 ± 2
Dämpfung 1 MHz (dB/100m)	1,3
Dämpfung 5 MHz (dB/100m)	2,8
Dämpfung 10 MHz (dB/100m)	3,9
Dämpfung 100 MHz (dB/100m)	12,4
Dämpfung 135 MHz (dB/100m)	14,5
Dämpfung 180 MHz (dB/100m)	17,8
Dämpfung 270 MHz (dB/100m)	20,8
Dämpfung 300 MHz (dB/100m)	22,0
Dämpfung 360 MHz (dB/100m)	24,3
Dämpfung 800 MHz (dB/100m)	37,5
Dämpfung 1000 MHz (dB/100m)	42,4
Verkuerzungsfaktor (v/c)	0,66
DC-Widerstand-Innenleiter (Ω/km)	82
DC-Widerstand-Aussenleiter (Ω/km)	13
Betriebsspannung (V)	600
Kapazität ca. (pF/m)	67

Betriebstemperaturbereich (°C)	-20 / +80
Verbrennungswaerme (kWh/m)	-
Max. Zugbelastung (N)	47
Min. Biegeradius (dynamisch) (mm)	60
Min Biegeradius (statisch) (mm)	30
UV-Beständigkeit	Gut
Gewicht	0,043 kg/m
