RG 22-PVC sw 100m Ring
- Artikelnummer
- 10830941
- EAN
- 4024608001241
| Beschreibung | Unsere Symmetrischen RG Kabel, auch Twinaxialkabel genannt.
Optimiert hinsichtlich elektrischer oder mechanischer Toleranzen, besonderen Umgebungsbedingungen und Robustheit, stellen diese RG-Kabel heute international verwendete Standards dar. Diese werden in allen Bereichen der Elektronik, vor allem in der Mess- und Funktechnik sowie Informationstechnik eingesetzt.
Ausserdem werden unsere RG Koaxialkabel in Anlehnung an die Spezifikationen der MIL C-17 hergestellt. |
|---|---|
| Einsatzzweck | Datenkabel |
| CPR/DOP | n.s. |
Aufbau

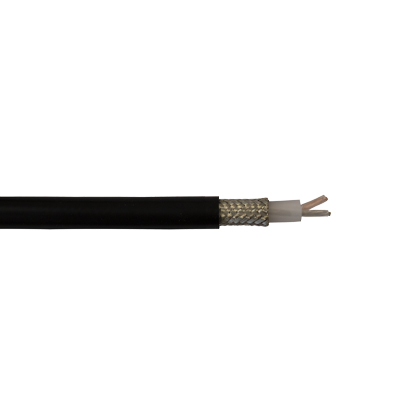

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Aderanzahl | 2 |
| Innenleiter Abm (mm) | 2x 7x 0,40 |
| Innenleiter Material | 1. Cu blank / 2. Cu verzinnt |
| Isolation Abm (mm) | 2,29 |
| Isolation Material | LD-PE |
| 1.Aussenleiter Abm extern (mm) | 8,7 |
| 1.Aussenleiter Material | 2x Cu Geflecht verzinnt |
| 1.Aussenleiter Opt. Bedeckung (%) | 96 / 97 |
| 2. Isolation Material | LD-PE |
| 2. Isolation Abm (mm) | 7,24 |
| Mantel Material | PVC schwarz |
| Mantel Abm (mm) | 10,67 ± 0,25 |
| Konstruktionsnummer | 930080 |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 95 ± 5 |
|---|---|
| Dämpfung 1 MHz (dB/100m) | 1,5 |
| Dämpfung 10 MHz (dB/100m) | 4,6 |
| Dämpfung 20 MHz (dB/100m) | 6,2 |
| Dämpfung 50 MHz (dB/100m) | 9,1 |
| Dämpfung 100 MHz (dB/100m) | 11,6 |
| Dämpfung 200 MHz (dB/100m) | 14,0 |
| Verkuerzungsfaktor (v/c) | 0,66 |
| DC-Widerstand-Innenleiter (Ω/km) | 19 |
| DC-Widerstand-Aussenleiter (Ω/km) | 3 |
| Kapazität ca. (pF/m) | 58 |
| Betriebsspannung (V) | 750 |
Mechanische Eigenschaften
| Betriebstemperaturbereich (°C) | -25 / +70 |
|---|---|
| Verbrennungswaerme (kWh/m) | 0,76 |
| Max. Zugbelastung (N) | 600 |
| Min. Biegeradius (dynamisch) (mm) | 100 |
| Min Biegeradius (statisch) (mm) | 50 |
| Gewicht | 0,188 kg/m |
Sonstige
| CE | LVD |
|---|---|
| VDE | LVD |
| EN | k.A. |
| NSR/LVD | NSR/LVD 2014/35/EU |
