RG 180-FEP br/tr 100m Spule
- Artikelnummer
- 10922011
- EAN
- 4024608005874
| Beschreibung | Unsere Symmetrischen RG Kabel, auch Twinaxialkabel genannt.
Optimiert hinsichtlich elektrischer oder mechanischer Toleranzen, besonderen Umgebungsbedingungen und Robustheit, stellen diese RG-Kabel heute international verwendete Standards dar. Diese werden in allen Bereichen der Elektronik, vor allem in der Mess- und Funktechnik sowie Informationstechnik eingesetzt.
Ausserdem werden unsere RG Koaxialkabel in Anlehnung an die Spezifikationen der MIL C-17 hergestellt. |
|---|---|
| Einsatzzweck | Nicht definiert bzw. div. Applikationen |
| CPR/DOP | n.s. |
Aufbau

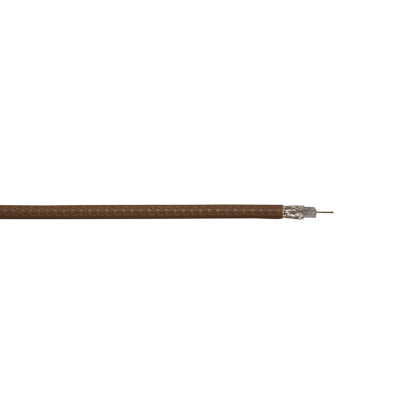

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 0,30 ( 7 x 0,10 ) |
| Innenleiter Material | Kupferbeschichteter Stahl versilbert |
| Isolation Abm (mm) | 2,59 |
| Isolation Material | FEP |
| 1.Aussenleiter Abm extern (mm) | 2,0 |
| 1.Aussenleiter Material | Geflecht Cu versilbert |
| 1.Aussenleiter Opt. Bedeckung (%) | 92 |
| Mantel Material | FEP braun-transparent |
| Mantel Abm (mm) | 3,58 ± 0,10 |
| Konstruktionsnummer | 891047 |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 95 ± 5 |
|---|---|
| Dämpfung 1 MHz (dB/100m) | 2,5 |
| Dämpfung 10 MHz (dB/100m) | 8,0 |
| Dämpfung 20 MHz (dB/100m) | 11,5 |
| Dämpfung 50 MHz (dB/100m) | 18,0 |
| Dämpfung 100 MHz (dB/100m) | 25,5 |
| Dämpfung 200 MHz (dB/100m) | 35,0 |
| Dämpfung 500 MHz (dB/100m) | 53,0 |
| Dämpfung 1000 MHz (dB/100m) | 72,0 |
| Verkuerzungsfaktor (v/c) | 0,7 |
| DC-Widerstand-Innenleiter (Ω/km) | 784 |
| DC-Widerstand-Aussenleiter (Ω/km) | 41 |
| Kapazität ca. (pF/m) | 49 |
| Betriebsspannung (V) | 1100 |
Mechanische Eigenschaften
| Betriebstemperaturbereich (°C) | -55 / 200 |
|---|---|
| Verbrennungswaerme (kWh/m) | 0,03 |
| Max. Zugbelastung (N) | 55 |
| Min. Biegeradius (dynamisch) (mm) | 36 |
| Min Biegeradius (statisch) (mm) | 18 |
| Gewicht | 0,027 kg/m |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
