RG 108-PVC sw Meterlänge
- Artikelnummer
- 13790900
- EAN
- 4024608005928
| Beschreibung | Unsere Symmetrischen RG Kabel, auch Twinaxialkabel genannt.
Optimiert hinsichtlich elektrischer oder mechanischer Toleranzen, besonderen Umgebungsbedingungen und Robustheit, stellen diese RG-Kabel heute international verwendete Standards dar. Diese werden in allen Bereichen der Elektronik, vor allem in der Mess- und Funktechnik sowie Informationstechnik eingesetzt.
Ausserdem werden unsere RG Koaxialkabel in Anlehnung an die Spezifikationen der MIL C-17 hergestellt. |
|---|---|
| Einsatzzweck | Nicht definiert bzw. div. Applikationen |
| CPR/DOP | n.s. |
Aufbau

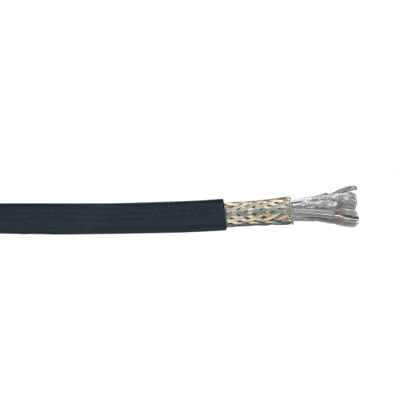

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Aderanzahl | 2 |
| Innenleiter Abm (mm) | 7x 0,32 |
| Innenleiter Material | 1. Cu blank / 2.Cu verzinnt |
| Isolation Abm (mm) | 2,00 |
| Isolation Material | LD-PE |
| 1.Aussenleiter Abm extern (mm) | 16x 6x 0,12 |
| 1.Aussenleiter Material | Cu Geflecht verzinnt |
| 1.Aussenleiter Opt. Bedeckung (%) | 80 |
| Mantel Material | PVC schwarz |
| Mantel Abm (mm) | 6,00 |
| Konstruktionsnummer | 940814 |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 78 ± 7 |
|---|---|
| Dämpfung 1 MHz (dB/100m) | 1,7 |
| Dämpfung 10 MHz (dB/100m) | 5,6 |
| Verkuerzungsfaktor (v/c) | 0,66 |
| DC-Widerstand-Innenleiter (Ω/km) | 30 |
| DC-Widerstand-Aussenleiter (Ω/km) | 52 |
| Kapazität ca. (pF/m) | 80 |
| Betriebsspannung (V) | 750 |
Mechanische Eigenschaften
| Betriebstemperaturbereich (°C) | -20 / +70 |
|---|---|
| Installationstemperaturbereich (°C) | -5 / +55 |
| Lagertemperaturbereich (°C) | -20 / +70 |
| Verbrennungswaerme (kWh/m) | 0,18 |
| Max. Zugbelastung (N) | 158 |
| Min. Biegeradius (dynamisch) (mm) | 60 |
| Min Biegeradius (statisch) (mm) | 30 |
| Gewicht | 0,052 kg/m |
Sonstige
| CE | LVD |
|---|---|
| VDE | LVD |
| EN | k.A. |
| NSR/LVD | NSR/LVD 2014/35/EU |
