RG 11-FRNC gr Meterlänge

Artikelnummer
25600500
EAN
4024608042909
Beschreibung

Koaxial aufgebaute Hochfrequenzkabel in hoechster Qualitaetsstufe. Mehrfach geschirmt fuer optimale Schirmdaempfung und stoerungsfreie Uebertragung. Es wird u.a. in Breitbandverteilnetzen fuer das Kabelfernsehen eingesetzt, aber auch in Breitbanduebertragungssystemen und in der Videoueberwachung (CCTV).  Ausserdem werden unsere RG Koaxialkabel in Anlehnung an die Spezifikationen der MIL C-17 hergestellt.

Einsatzzweck HF-Koaxialkabel (Elektronik, Messtechn.)
CPR/DOP n.s.

Aufbau

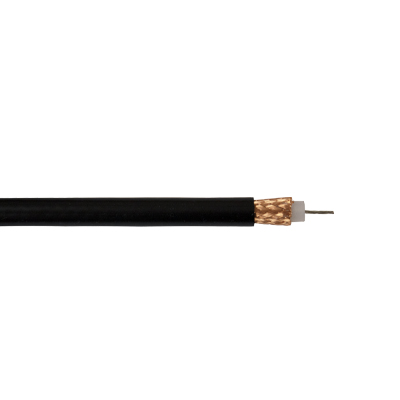

Foto Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm) 1.20 (7x0.40)
Innenleiter Material Kupfer verzinnt
Isolation Abm (mm) 7.24 ± 0.18
Isolation Material PE
1.Aussenleiter Abm extern (mm) 8.05
1.Aussenleiter Material Cu Geflecht
1.Aussenleiter Opt. Bedeckung (%) 96
Mantel Abm (mm) 10.00 ± 0.20
Mantel Material PVC black
Konstruktionsnummer 940661

Mechanische Eigenschaften

Betriebstemperaturbereich (°C) -20 / +70
Installationstemperaturbereich (°C) -5 / +55
Lagertemperaturbereich (°C) -20 / +70
Verbrennungswaerme (kWh/m) 0,68
Max. Zugbelastung (N) 380
Min. Biegeradius (dynamisch) (mm) 100
Min Biegeradius (statisch) (mm) 50
UV-Beständigkeit Bedingt
Gewicht 0,145 kg/m

Elektrische Eigenschaften

Wellenwiderstand (Ω) 75 ± 3
Dämpfung 1 MHz (dB/100m) 1,1
Dämpfung 10 MHz (dB/100m) 1,8
Dämpfung 20 MHz (dB/100m) 2,7
Dämpfung 50 MHz (dB/100m) 4,2
Dämpfung 100 MHz (dB/100m) 7,0
Dämpfung 200 MHz (dB/100m) 10,6
Dämpfung 500 MHz (dB/100m) 15,5
Dämpfung 1000 MHz (dB/100m) 26,6
Dämpfung 2000 MHz (dB/100m) 48,8
Dämpfung 3000 MHz (dB/100m) 61,3
Verkuerzungsfaktor (v/c) 0,66
Max. Betriebsspannung AC (kV AC) 3,7
DC-Widerstand-Innenleiter (Ω/km) < 22.2
DC-Widerstand-Aussenleiter (Ω/km) < 4.3
Kapazität ca. (pF/m) 67
Rückflussdämpfung 5-50 MHz (dB) > 18
Rückflussdämpfung >50-470 MHz (dB) > 18
Rückflussdämpfung >470-1000 MHz (dB) > 18
Prüfspannung AC (kV AC) 8

Sonstige

CE k.A.
VDE k.A.
EN k.A.
NSR/LVD k.A.
