RG 12-FRNC sw Meterlänge

Artikelnummer
31130900
EAN
4024608053905
Beschreibung

Koaxial aufgebaute Hochfrequenzkabel in hoechster Qualitaetsstufe. Mehrfach geschirmt fuer optimale Schirmdaempfung und stoerungsfreie Uebertragung. Es wird u.a. in Breitbandverteilnetzen fuer das Kabelfernsehen eingesetzt, aber auch in Breitbanduebertragungssystemen und in der Videoueberwachung (CCTV).  Ausserdem werden unsere RG Koaxialkabel in Anlehnung an die Spezifikationen der MIL C-17 hergestellt.

Einsatzzweck HF-Koaxialkabel (Elektronik, Messtechn.)
CPR/DOP n.s.

Aufbau

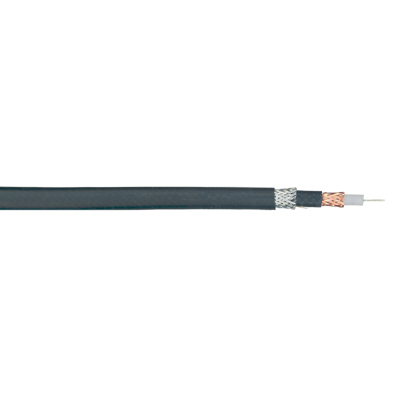

Foto Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm) 1,20 ( 7x 0,40)
Innenleiter Material Cu verzinnt
Isolation Abm (mm) 7.24 ± 0.18
Isolation Material 8,1
1.Aussenleiter Abm extern (mm) ca./approx. 8,1
1.Aussenleiter Material Cu Geflecht blank
1.Aussenleiter Opt. Bedeckung (%) 96
Zwischenmantel Abm (mm) 10,0 ± 0,20
Zwischenmantel Material PVC
Mantel Abm (mm) 13,60 ± 0,30
Mantel Material FRNC schwarz
Armierung Abm (mm) ca./approx. 11,1
Armierung Material Eisendrahtgeflecht verzinkt
Armierung Opt. Bedeckung (%) 92
Konstruktionsnummer 970291

Mechanische Eigenschaften

Betriebstemperaturbereich (°C) -20 / +70
Installationstemperaturbereich (°C) -5 / +55
Lagertemperaturbereich (°C) -20 / +70
Verbrennungswaerme (kWh/m) 1,15
Max. Zugbelastung (N) 1000
Min. Biegeradius (dynamisch) (mm) 137
Min Biegeradius (statisch) (mm) 70
UV-Beständigkeit Bedingt
Gewicht 0,286 kg/m

Elektrische Eigenschaften

Wellenwiderstand (Ω) 75 ± 3
Dämpfung 1 MHz (dB/100m) 1,1
Dämpfung 10 MHz (dB/100m) 1,8
Dämpfung 20 MHz (dB/100m) 2,7
Dämpfung 50 MHz (dB/100m) 4,2
Dämpfung 100 MHz (dB/100m) 7,0
Dämpfung 200 MHz (dB/100m) 10,6
Dämpfung 500 MHz (dB/100m) 15,5
Dämpfung 1000 MHz (dB/100m) 26,6
Dämpfung 2000 MHz (dB/100m) 48,8
Dämpfung 3000 MHz (dB/100m) 61,3
Verkuerzungsfaktor (v/c) 0,66
Max. Betriebsspannung AC (kV AC) 3,7
DC-Widerstand-Innenleiter (Ω/km) 19
DC-Widerstand-Aussenleiter (Ω/km) 4
Kapazität ca. (pF/m) 67
Kapazität Ader / Ader ca. (pF/m) 67

Sonstige

CE k.A.
VDE k.A.
EN k.A.
NSR/LVD k.A.
