RG 216-PVC sw Meterlänge

Beschreibung	Koaxial aufgebaute Hochfrequenzkabel in hoechster Qualitaetsstufe. Mehrfach geschirmt fuer optimale Schirmdaempfung und stoerungsfreie Uebertragung. Es wird u.a. in Breitbandverteilnetzen fuer das Kabelfernsehen eingesetzt, aber auch in Breitbanduebertragungssystemen und in der Videoueberwachung (CCTV). Ausserdem werden unsere RG Koaxialkabel in Anlehnung an die Spezifikationen der MIL C-17 hergestellt.
Einsatzzweck	HF-Koaxialkabel (Elektronik, Messtechn.)
CPR/DOP	Eca

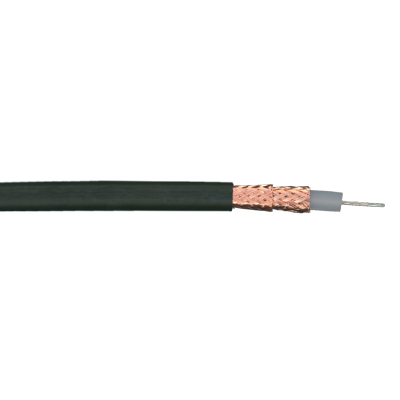

Foto	Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm)	1.20 (7x0.40)
Innenleiter Material	Cu verzinnt
Isolation Abm (mm)	7.24 ± 0.18
Isolation Material	PE
1.Aussenleiter Abm extern (mm)	8,77
1.Aussenleiter Material	2x Cu Geflecht Blank
1.Aussenleiter Opt. Bedeckung (%)	96 / 88
Mantel Abm (mm)	18.00 ± 0.20
Mantel Material	PVC schwarz
Konstruktionsnummer	940878

Betriebstemperaturbereich (°C)	-20 / +70
Installationstemperaturbereich (°C)	-5 / +55
Lagertemperaturbereich (°C)	-20 / +70
Verbrennungswaerme (kWh/m)	0,78
Max. Zugbelastung (N)	656
Min. Biegeradius (dynamisch) (mm)	100
Min Biegeradius (statisch) (mm)	50
UV-Beständigkeit	Sehr Gut
Gewicht	0,178 kg/m

Wellenwiderstand (Ω)	75 ± 3
Dämpfung 1 MHz (dB/100m)	0,5
Dämpfung 10 MHz (dB/100m)	1,6
Dämpfung 20 MHz (dB/100m)	2,3
Dämpfung 50 MHz (dB/100m)	3,8
Dämpfung 100 MHz (dB/100m)	5,5
Dämpfung 200 MHz (dB/100m)	8,2
Dämpfung 500 MHz (dB/100m)	14,9
Dämpfung 1000 MHz (dB/100m)	22,1
Dämpfung 2000 MHz (dB/100m)	35,1
Dämpfung 3000 MHz (dB/100m)	46,6
Verkuerzungsfaktor (v/c)	0,66
DC-Widerstand-Innenleiter (Ω/km)	< 22.2
DC-Widerstand-Aussenleiter (Ω/km)	< 4.3
Kapazität ca. (pF/m)	67
