RG 214-PE sw Meterlänge

Beschreibung	RG-Kabel sind heute International als Standard etabliert und werden in allen Bereichen der Elektronik, vor allem in der Mess- und Funktechnik und der Informationstechnik eingesetzt. Unsere 50 Ohm Koaxkabel sind in allen gaengigen Aussendurchmessern, sowohl einzeln als auch mehrmals geschirmt, erhaeltlich. Ausserdem werden unsere RG Koaxialkabel in Anlehnung an die Spezifikationen der MIL C-17 hergestellt.
Einsatzzweck	HF-Koaxialkabel (Funk, Messtechnik)
CPR/DOP	n.s.

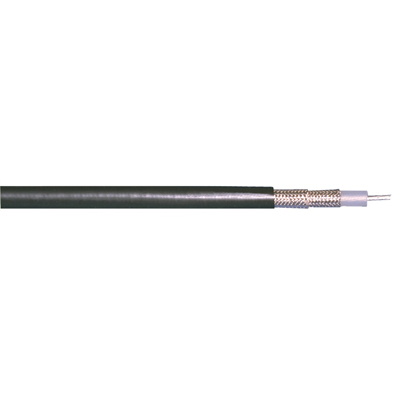

Foto	Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm)	7 x 0,75
Innenleiter Material	Cu versilbert
Isolation Abm (mm)	7,24
Isolation Material	LD-PE
1.Aussenleiter Abm extern (mm)	8,68
1.Aussenleiter Material	Cu Geflecht versilbert
1.Aussenleiter Opt. Bedeckung (%)	95
2.Aussenleiter Material	Cu Geflecht versilbert
2.Aussenleiter Opt. Bedeckung (%)	98
Mantel Abm (mm)	10,80
Mantel Material	PE schwarz
Konstruktionsnummer	930808

Wellenwiderstand (Ω)	50 ± 2
Dämpfung 1 MHz (dB/100m)	0,9
Dämpfung 10 MHz (dB/100m)	2,1
Dämpfung 20 MHz (dB/100m)	3,0
Dämpfung 50 MHz (dB/100m)	4,6
Dämpfung 100 MHz (dB/100m)	7,2
Dämpfung 200 MHz (dB/100m)	11,3
Dämpfung 500 MHz (dB/100m)	16,2
Dämpfung 1000 MHz (dB/100m)	28,6
Dämpfung 2000 MHz (dB/100m)	41,9
Dämpfung 3000 MHz (dB/100m)	51,7
Verkuerzungsfaktor (v/c)	0,66
DC-Widerstand-Innenleiter (Ω/km)	5,5
DC-Widerstand-Aussenleiter (Ω/km)	4,4
Kapazität ca. (pF/m)	101
Hinweis Rückflussdämpfung	Einzelne Spitzen sind zulässig.

Max. Zugbelastung (N)	748
Betriebstemperaturbereich (°C)	-20 / +70
Verbrennungswaerme (kWh/m)	0,82
Installationstemperaturbereich (°C)	-5 / +55
Lagertemperaturbereich (°C)	-20 / +70
UV-Beständigkeit	Gut
Min. Biegeradius (dynamisch) (mm)	100
Min Biegeradius (statisch) (mm)	50
Gewicht	0,187 kg/m
