RG 218-PVC sw Meterlänge

Artikelnummer
11020900
EAN
4024608004426
Beschreibung

RG-Kabel sind heute International als Standard etabliert und werden in allen Bereichen der Elektronik, vor allem in der Mess- und Funktechnik und der Informationstechnik eingesetzt. Unsere 50 Ohm Koaxkabel sind in allen gaengigen Aussendurchmessern, sowohl einzeln als auch mehrmals geschirmt, erhaeltlich. Ausserdem werden unsere RG Koaxialkabel in Anlehnung an die Spezifikationen der MIL C-17 hergestellt.

Einsatzzweck HF-Koaxialkabel (Funk, Messtechnik)
CPR/DOP Eca

Aufbau

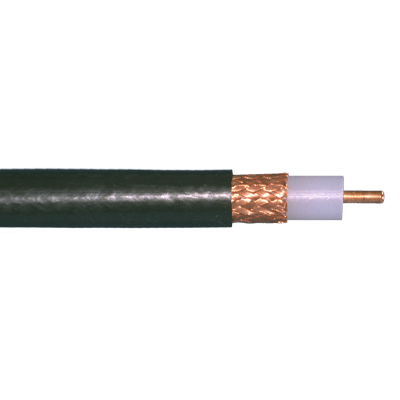

Foto Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm) 4,95
Innenleiter Material Cu blank
Isolation Abm (mm) 17,27 ± 0,25
Isolation Material PE
1.Aussenleiter Abm extern (mm) 18,40
1.Aussenleiter Material Cu Geflecht Blank
1.Aussenleiter Opt. Bedeckung (%) 96
Mantel Abm (mm) 22,10 ± 0,25
Mantel Material PVC schwarz
Konstruktionsnummer 891010

Elektrische Eigenschaften

Wellenwiderstand (Ω) 50 ± 2
Dämpfung 1 MHz (dB/100m) 0,2
Dämpfung 10 MHz (dB/100m) 0,7
Dämpfung 20 MHz (dB/100m) 1,0
Dämpfung 50 MHz (dB/100m) 1,7
Dämpfung 100 MHz (dB/100m) 2,6
Dämpfung 200 MHz (dB/100m) 4,0
Dämpfung 500 MHz (dB/100m) 7,4
Dämpfung 1000 MHz (dB/100m) 11,9
Verkuerzungsfaktor (v/c) 0,66
DC-Widerstand-Innenleiter (Ω/km) <1,0
DC-Widerstand-Aussenleiter (Ω/km) <1,2
Kapazität ca. (pF/m) 101
Prüfspannung DC (kV DC) 8
Hinweis Rückflussdämpfung Einzelne Spitzen sind zulässig.

Mechanische Eigenschaften

Max. Zugbelastung (N) 1750
Betriebstemperaturbereich (°C) -20 / +70
Verbrennungswaerme (kWh/m) 3,50
Installationstemperaturbereich (°C) -5 / +55
Lagertemperaturbereich (°C) -20 / +70
UV-Beständigkeit Sehr Gut
Min. Biegeradius (dynamisch) (mm) 110
Min Biegeradius (statisch) (mm) 55
Gewicht 0,701 kg/m

Sonstige

CE k.A.
VDE k.A.
EN k.A.
NSR/LVD k.A.
