RF 240 CU-FRNC sw Meterl. - vorläufiges Datenblatt
- Artikelnummer
- 39450900
| Beschreibung | Das Hochfrequenzkabel RF 240 CU-FRNC von bda connectivity ist geeignet für Datenfunk, WLAN und weitere Anwendungsbereiche der 50-Ohm-Technologie und ist spezifiziert für den Einsatz bis 6 GHz (5G).
Der Innenleiter aus Kupfer ist umgeben von einer Isolationsschicht aus physikalisch geschäumtem Cell-PE, doppelt kaschierter Aluminiumfolie sowie einem Geflecht aus verzinntem Kupfer als Außenleiter, umhüllt von einem schwarzem FRNC-Mantel. |
|---|---|
| Einsatzzweck | Datenfunk, WLAN, bis zu 6 GHz (5G) |
| CPR/DOP |
Aufbau

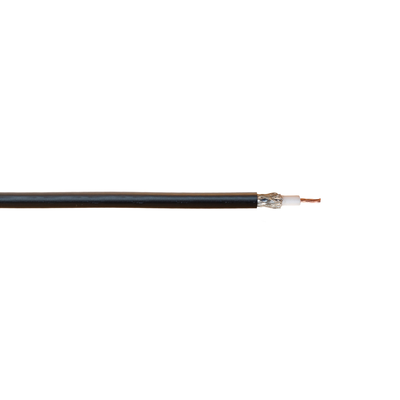

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 1,42 ± 0,05 (19x0,287) |
| Innenleiter Material | Cu blank |
| Isolation Abm (mm) | 3,81 ± 0,20 |
| Isolation Material | Cell PE physik. geschäumt |
| 1.Aussenleiter Abm extern (mm) | 4,52 |
| 1.Aussenleiter Material | Al-PET-Al Folie längslaufend überlappt |
| 2.Aussenleiter Material | Cu Geflecht verzinnt |
| 2.Aussenleiter Opt. Bedeckung (%) | 82 |
| Mantel Abm (mm) | 6,10 ± 0,20 |
| Mantel Material | FRNC schwarz |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 50 ± 2 |
|---|---|
| Dämpfung 30 MHz (dB/100m) | 5,3 |
| Dämpfung 50 MHz (dB/100m) | 6,8 |
| Dämpfung 150 MHz (dB/100m) | 11,9 |
| Dämpfung 220 MHz (dB/100m) | 14,4 |
| Dämpfung 450 MHz (dB/100m) | 20,8 |
| Dämpfung 900 MHz (dB/100m) | 29,8 |
| Dämpfung 1500 MHz (dB/100m) | 38,9 |
| Dämpfung 1800 MHz (dB/100m) | 42,8 |
| Dämpfung 2000 MHz (dB/100m) | 45,2 |
| Dämpfung 2500 MHz (dB/100m) | 50,9 |
| Dämpfung 5800 MHz (dB/100m) | 80,1 |
| Verkuerzungsfaktor (v/c) | 0,80 |
| DC-Widerstand-Innenleiter (Ω/km) | < 14 |
| DC-Widerstand-Aussenleiter (Ω/km) | < 14 |
| Kapazität ca. (pF/m) | 80 ± 2 |
| Schirmdämpfung 50-1000 MHz (dB) | > 90 |
| Isolationswiderstand (MΩ*km) | > 10^4 |
| Rückflussdämpfung 5-50 MHz (dB) | > 23 |
| Rückflussdämpfung >50-470 MHz (dB) | > 23 |
| Rückflussdämpfung >470-1000 MHz (dB) | > 23 |
| Rückflussdämpfung >1000-2000 MHz (dB) | > 20 |
| Rückflussdämpfung >2000-3000 MHz (dB) | > 18 |
| Hinweis Rückflussdämpfung | Einzelne Spitzen sind zulässig. |
Mechanische Eigenschaften
| Max. Zugbelastung (N) | 100 |
|---|---|
| Betriebstemperaturbereich (°C) | -20 / +70 |
| Installationstemperaturbereich (°C) | -5 / +55 |
| Lagertemperaturbereich (°C) | -20 / +70 |
| UV-Beständigkeit | Bedingt |
| Min. Biegeradius (dynamisch) (mm) | 60 |
| Min Biegeradius (statisch) (mm) | 30 |
| Gewicht | 0,052 kg/m |
Sonstige
| CE | |
|---|---|
| VDE | |
| EN | |
| NSR/LVD |
