TELASS LR 220T-PE sw Meterlänge
- Artikelnummer
- 28300900
- EAN
- 4024608048949
| Beschreibung | Verteiler- und Linienkabel werden in Breitband-Kommunikations-(BK-)Netzen genutzt. Laengsgeschweisste hochreine Kupferrohre sorgen fuer optimale Stoerstrahlsicherheit sowie hohe Stabilitaet. Made in Germany Qualitaet. Sie dienen der Signaluebertragung zwischen Kopfstation und Hausanschluss. Auch eine Verwendung in oeffentlichen BK-Netzen oder Erdverlegung ist moeglich. |
|---|---|
| Einsatzzweck | Erdkabel (Kabelfernsehen) |
| CPR/DOP | Fca |
Aufbau

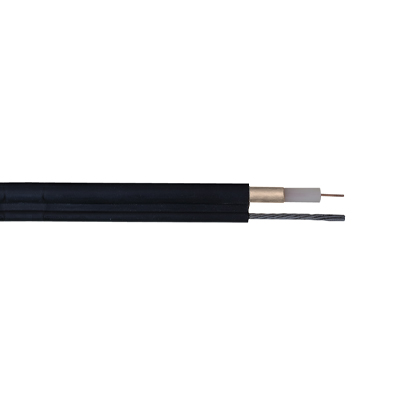

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 2,20 |
| Innenleiter Material | Cu blank |
| Isolation Abm (mm) | 8,80 |
| Isolation Material | PE/ Luft |
| 1.Aussenleiter Material | Cu Rohr |
| 1.Aussenleiter Abm extern (mm) | 9,30 |
| Mantel Abm (mm) | 12,50 |
| Mantel Material | PE schwarz |
| Tragseil Abm. (mm) | 3,00 |
| Tragseil Material | znk DIN 3053 |
| Stegbreite (mm) | 2 - 4 |
| Steghöhe (mm) | 3 - 5 |
| Mantel Tragseil Abm (mm) | 5,80 |
| Innenleiter Abm (mm) | Litze 7 x 1,0/dizn DIN 2078 |
| Konstruktionsnummer | 990359 |
Elektrische Eigenschaften
| EMV Klasse | A++ |
|---|---|
| Wellenwiderstand (Ω) | 75 ± 2 |
| Dämpfung 5 MHz (dB/100m) | 0,7 |
| Dämpfung 50 MHz (dB/100m) | 2,0 |
| Dämpfung 100 MHz (dB/100m) | 2,9 |
| Dämpfung 200 MHz (dB/100m) | 4,1 |
| Dämpfung 500 MHz (dB/100m) | 6,6 |
| Dämpfung 800 MHz (dB/100m) | 8,4 |
| Dämpfung 1000 MHz (dB/100m) | 9,5 |
| Dämpfung 2000 MHz (dB/100m) | 13,8 |
| Dämpfung 3000 MHz (dB/100m) | 17,3 |
| Verkuerzungsfaktor (v/c) | 0,89 |
| DC-Widerstand-Innenleiter (Ω/km) | 5,6 |
| DC-Widerstand-Aussenleiter (Ω/km) | 3,0 |
| Kapazität ca. (pF/m) | 50 |
| Rückflussdämpfung >30-300 MHz (dB) | 30 |
| Rückflussdämpfung >300-470 MHz (dB) | 28 |
| Rückflussdämpfung >470-1000 MHz (dB) | 26 |
| Rückflussdämpfung >1000-2000 MHz (dB) | 23 |
| Rückflussdämpfung >2000-3000 MHz (dB) | 20 |
| Kopplungswiderstand (mΩ/m) | < 0,1 |
| Schirmdämpfung 30-1000 MHz (dB) | > 120 |
| Schirmdämpfung >1000-2000 MHz (dB) | > 110 |
| Schirmdämpfung >2000-3000 MHz (dB) | > 100 |
Mechanische Eigenschaften
| Max. Zugbelastung (N) | 3000 |
|---|---|
| Verbrennungswaerme (kWh/m) | 0,99 |
| UV-Beständigkeit | Gut |
| Min. Biegeradius (dynamisch) (mm) | 125 |
| Min Biegeradius (statisch) (mm) | 63 |
| Betriebstemperaturbereich (°C) | -20 / +70 |
| Gewicht | 0,249 kg/m |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
