TELASS LB 330-PE gn Meterlänge

Artikelnummer
38510300
Beschreibung

Verteiler- und Linienkabel werden in Breitband-Kommunikations-(BK-)Netzen genutzt. Laengsgeschweisste hochreine Kupferbaender sorgen fuer optimale Stoerstrahlsicherheit sowie hohe Stabilitaet. Made in Germany Qualitaet.  Sie dienen der Signaluebertragung zwischen Kopfstation und Hausanschluss. Auch eine Verwendung in oeffentlichen BK-Netzen oder Erdverlegung ist moeglich.

Einsatzzweck Erdkabel (Kabelfernsehen)
CPR/DOP Fca

Aufbau

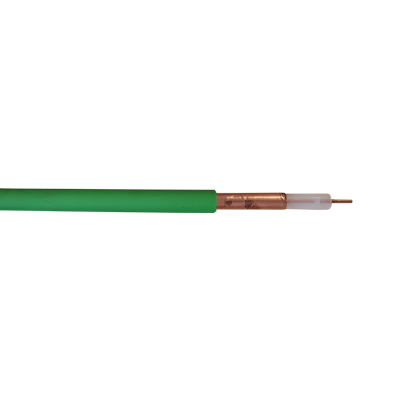

Foto Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm) 3,30
Innenleiter Material Cu blank
Isolation Abm (mm) 13,35
Isolation Material PE - Luft
1.Aussenleiter Abm extern (mm) ca. /approx 13,8
1.Aussenleiter Material Folie Cu blank
Mantel Material PE grün
Mantel Abm (mm) 18,25 ± 0,25
Konstruktionsnummer 180104

Elektrische Eigenschaften

EMV Klasse A++
Wellenwiderstand (Ω) 75 ± 1,5
Kopplungswiderstand (mΩ/m) <0,2
Verkuerzungsfaktor (v/c) 0,89
DC-Widerstand-Innenleiter (Ω/km) 2,0
DC-Widerstand-Aussenleiter (Ω/km) 2,4
Kapazität ca. (pF/m) 50
Dämpfung 5 MHz (dB/100m) 0,4
Dämpfung 50 MHz (dB/100m) 1,2
Dämpfung 100 MHz (dB/100m) 1,8
Dämpfung 200 MHz (dB/100m) 2,6
Dämpfung 300 MHz (dB/100m) 3,2
Dämpfung 500 MHz (dB/100m) 4,2
Dämpfung 800 MHz (dB/100m) 5,5
Dämpfung 950 MHz (dB/100m) 6,0
Dämpfung 1000 MHz (dB/100m) 6,3
Schirmdämpfung 30-1000 MHz (dB) >110
Rückflussdämpfung >30-300 MHz (dB) 30
Rückflussdämpfung >300-470 MHz (dB) 28
Rückflussdämpfung >470-1000 MHz (dB) 26

Mechanische Eigenschaften

Min. Biegeradius (dynamisch) (mm) 175
Min Biegeradius (statisch) (mm) 87
Max. Zugbelastung (N) 820
UV-Beständigkeit bedea://{r=0,b=0,l=de_DE}/1/3/8/10947/15929/15558/15559
Gewicht 0,315 kg/m

Sonstige

CE EN 50117; LVD; EN 50575
VDE EN 50117; LVD; EN 50575
EN EN 50117 / Class "A++"
NSR/LVD NSR/LVD 2014/35/EU
