TELASS CR 170-PE gn Meterlänge
- Artikelnummer
- 31640300
- EAN
- 4024608054872
| Beschreibung | Verteiler- und Linienkabel werden in Breitband-Kommunikations-(BK-)Netzen genutzt. Laengsgeschweisste hochreine Kupferrohre sorgen fuer optimale Stoerstrahlsicherheit sowie hohe Stabilitaet. Made in Germany Qualitaet. Sie dienen der Signaluebertragung zwischen Kopfstation und Hausanschluss. Auch eine Verwendung in oeffentlichen BK-Netzen oder Erdverlegung ist moeglich. |
|---|---|
| Einsatzzweck | Erdkabel (Kabelfernsehen) |
| CPR/DOP | Fca |
Aufbau

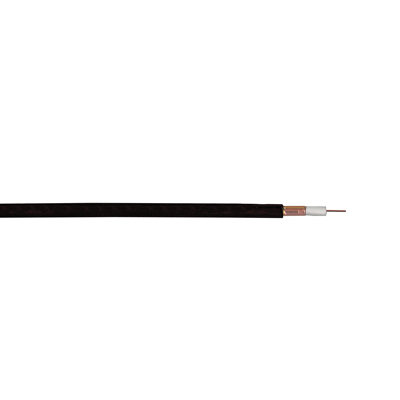

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 1,7 |
| Innenleiter Material | Cu |
| Isolation Abm (mm) | 7,0 |
| Isolation Material | Cell-PE |
| 1.Aussenleiter Material | Cu-Rohr geschweisst |
| Mantel Abm (mm) | 10,0 |
| Mantel Material | PE grün |
| Konstruktionsnummer | 040073 |
Elektrische Eigenschaften
| EMV Klasse | A++ |
|---|---|
| Wellenwiderstand (Ω) | 75 |
| Dämpfung 5 MHz (dB/100m) | 1,1 |
| Dämpfung 50 MHz (dB/100m) | 2,7 |
| Dämpfung 100 MHz (dB/100m) | 3,8 |
| Dämpfung 200 MHz (dB/100m) | 5,3 |
| Dämpfung 500 MHz (dB/100m) | 8,5 |
| Dämpfung 800 MHz (dB/100m) | 10,9 |
| Dämpfung 1000 MHz (dB/100m) | 12,4 |
| Dämpfung 2000 MHz (dB/100m) | 18,4 |
| Dämpfung 3000 MHz (dB/100m) | 23,4 |
| Verkuerzungsfaktor (v/c) | 0,89 |
| DC-Widerstand-Innenleiter (Ω/km) | 8,4 |
| DC-Widerstand-Aussenleiter (Ω/km) | 3,3 |
| Kapazität ca. (pF/m) | 50 |
| Rückflussdämpfung >30-300 MHz (dB) | 30 |
| Rückflussdämpfung >300-470 MHz (dB) | 28 |
| Rückflussdämpfung >470-1000 MHz (dB) | 26 |
| Rückflussdämpfung >1000-2000 MHz (dB) | 23 |
| Rückflussdämpfung >2000-3000 MHz (dB) | 20 |
| Kopplungswiderstand (mΩ/m) | <0,1 |
| Schirmdämpfung 30-1000 MHz (dB) | >120 |
| Schirmdämpfung >1000-2000 MHz (dB) | >110 |
| Schirmdämpfung >2000-3000 MHz (dB) | >100 |
Mechanische Eigenschaften
| Max. Zugbelastung (N) | 300 |
|---|---|
| Verbrennungswaerme (kWh/m) | 0,61 |
| UV-Beständigkeit | Gut |
| Min. Biegeradius (dynamisch) (mm) | 100 |
| Min Biegeradius (statisch) (mm) | 50 |
| Betriebstemperaturbereich (°C) | -40 / +70 |
| Gewicht | 0,121 kg/m |
Sonstige
| CE | EN 50117; LVD; EN 50575 |
|---|---|
| VDE | EN 50117; LVD; EN 50575 |
| EN | EN 50117 / Class "A++" |
| NSR/LVD | NSR/LVD 2014/35/EU |
