TELASS CKL 220-PE sw Meterlänge
- Artikelnummer
- 33520900
- EAN
- 4024608059266
| Beschreibung | Verteiler- und Linienkabel werden in Breitband-Kommunikations-(BK-)Netzen genutzt. Laengsgeschweisste hochreine Kupferfolien sorgen fuer optimale Stoerstrahlsicherheit sowie hohe Stabilitaet. Made in Germany Qualitaet. Sie dienen der Signaluebertragung zwischen Kopfstation und Hausanschluss. Auch eine Verwendung in oeffentlichen BK-Netzen oder Erdverlegung ist moeglich. |
|---|---|
| Einsatzzweck | Erdkabel (Kabelfernsehen) |
| CPR/DOP | Fca |
Aufbau

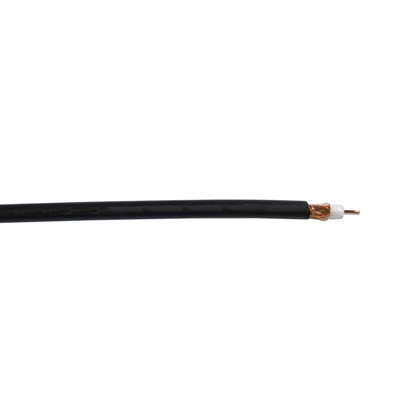

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 2,20 |
| Innenleiter Material | Cu blank |
| Isolation Abm (mm) | 8,80 |
| Isolation Material | Cell-PE |
| 1.Aussenleiter Opt. Bedeckung (%) | 60 |
| 1.Aussenleiter Material | Cu-PET Folie + Geflecht |
| 1.Aussenleiter Abm extern (mm) | 9,56 |
| Mantel Abm (mm) | 12,30 |
| Mantel Material | PE schwarz |
| Konstruktionsnummer | 070157 |
Elektrische Eigenschaften
| EMV Klasse | A+ |
|---|---|
| Wellenwiderstand (Ω) | 75 ± 2 |
| Dämpfung 5 MHz (dB/100m) | 0,9 |
| Dämpfung 50 MHz (dB/100m) | 2,6 |
| Dämpfung 100 MHz (dB/100m) | 3,6 |
| Dämpfung 200 MHz (dB/100m) | 5,1 |
| Dämpfung 500 MHz (dB/100m) | 8,2 |
| Dämpfung 800 MHz (dB/100m) | 10,5 |
| Dämpfung 1000 MHz (dB/100m) | 11,9 |
| Dämpfung 2000 MHz (dB/100m) | 17,5 |
| Dämpfung 3000 MHz (dB/100m) | 22,1 |
| Verkuerzungsfaktor (v/c) | 0,89 |
| DC-Widerstand-Innenleiter (Ω/km) | 5,0 |
| DC-Widerstand-Aussenleiter (Ω/km) | 6,0 |
| Kapazität ca. (pF/m) | 50 |
| Rückflussdämpfung >30-300 MHz (dB) | 28 |
| Rückflussdämpfung >300-470 MHz (dB) | 26 |
| Rückflussdämpfung >470-1000 MHz (dB) | 24 |
| Rückflussdämpfung >1000-2000 MHz (dB) | 20 |
| Rückflussdämpfung >2000-3000 MHz (dB) | 18 |
| Kopplungswiderstand (mΩ/m) | < 0,9 |
| Schirmdämpfung 30-1000 MHz (dB) | > 95 |
| Schirmdämpfung >1000-2000 MHz (dB) | > 85 |
| Schirmdämpfung >2000-3000 MHz (dB) | > 75 |
Mechanische Eigenschaften
| Max. Zugbelastung (N) | 367 |
|---|---|
| Verbrennungswaerme (kWh/m) | 0,79 |
| UV-Beständigkeit | Gut |
| Min. Biegeradius (dynamisch) (mm) | 123 |
| Min Biegeradius (statisch) (mm) | 61 |
| Betriebstemperaturbereich (°C) | -40 / +70 |
| Gewicht | 0,132 kg/m |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | EN50117-2-1/-2/-3/-4/-5/-9-1/-9-2/-9-3/-10-1/-10-2/-11-1/-11-2 |
| NSR/LVD | k.A. |
