TELASS CKL 330-PE sw Meterlänge

Beschreibung	Verteiler- und Linienkabel werden in Breitband-Kommunikations-(BK-)Netzen genutzt. Laengsgeschweisste hochreine Kupferfolien sorgen fuer optimale Stoerstrahlsicherheit sowie hohe Stabilitaet. Made in Germany Qualitaet. Sie dienen der Signaluebertragung zwischen Kopfstation und Hausanschluss. Auch eine Verwendung in oeffentlichen BK-Netzen oder Erdverlegung ist moeglich.
Einsatzzweck	Erdkabel (Kabelfernsehen)
CPR/DOP	Fca

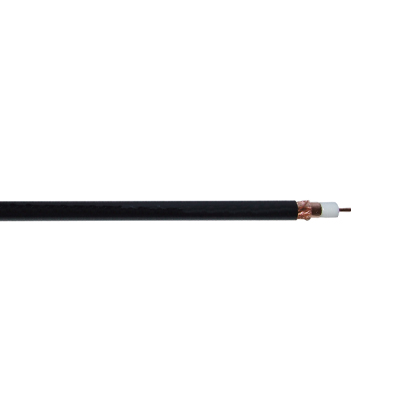

Foto	Farben und Aufmachungen können vom Bild abweichen
Innenleiter Abm (mm)	3,30
Innenleiter Material	Cu blank
Isolation Abm (mm)	13,50
Isolation Material	Cell-PE
1.Aussenleiter Opt. Bedeckung (%)	60
1.Aussenleiter Material	Cu Band + Geflecht
1.Aussenleiter Abm extern (mm)	14,26
Mantel Abm (mm)	17,10
Mantel Material	PE schwarz
Konstruktionsnummer	070158

EMV Klasse	A+
Wellenwiderstand (Ω)	75 ± 2
Dämpfung 5 MHz (dB/100m)	0,5
Dämpfung 50 MHz (dB/100m)	1,5
Dämpfung 100 MHz (dB/100m)	2,2
Dämpfung 200 MHz (dB/100m)	3,2
Dämpfung 500 MHz (dB/100m)	5,4
Dämpfung 800 MHz (dB/100m)	7,2
Dämpfung 1000 MHz (dB/100m)	8,2
Dämpfung 2000 MHz (dB/100m)	12,7
Dämpfung 3000 MHz (dB/100m)	16,6
Verkuerzungsfaktor (v/c)	0,89
DC-Widerstand-Innenleiter (Ω/km)	2,5
DC-Widerstand-Aussenleiter (Ω/km)	4,0
Kapazität ca. (pF/m)	50
Rückflussdämpfung >30-300 MHz (dB)	28
Rückflussdämpfung >300-470 MHz (dB)	26
Rückflussdämpfung >470-1000 MHz (dB)	24
Rückflussdämpfung >1000-2000 MHz (dB)	20
Rückflussdämpfung >2000-3000 MHz (dB)	18
Kopplungswiderstand (mΩ/m)	< 0,9
Schirmdämpfung 30-1000 MHz (dB)	> 95
Schirmdämpfung >1000-2000 MHz (dB)	> 85
Schirmdämpfung >2000-3000 MHz (dB)	> 75

Max. Zugbelastung (N)	680
Verbrennungswaerme (kWh/m)	1,37
UV-Beständigkeit	Gut
Min. Biegeradius (dynamisch) (mm)	175
Min Biegeradius (statisch) (mm)	87
Betriebstemperaturbereich (°C)	-40 / +70
Gewicht	0,236 kg/m
