TELASS CKL 160T-PE sw Meterlänge
- Artikelnummer
- 36510900
- EAN
- 4024608060149
| Beschreibung | Verteiler- und Linienkabel werden in Breitband-Kommunikations-(BK-)Netzen genutzt. Laengsgeschweisste hochreine Kupferfolien sorgen fuer optimale Stoerstrahlsicherheit sowie hohe Stabilitaet. Made in Germany Qualitaet. Sie dienen der Signaluebertragung zwischen Kopfstation und Hausanschluss. Auch eine Verwendung in oeffentlichen BK-Netzen oder Erdverlegung ist moeglich. |
|---|---|
| Einsatzzweck | Erdkabel (Kabelfernsehen) |
| CPR/DOP | Fca |
Aufbau

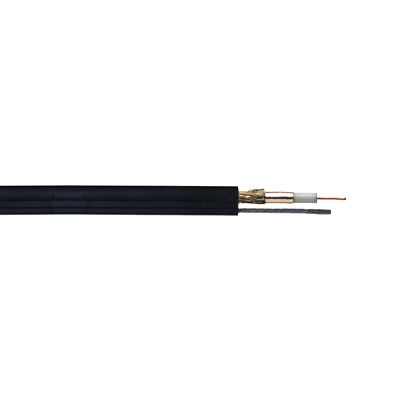

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 1,65 |
| Innenleiter Material | Cu Blank |
| Isolation Abm (mm) | 7,25 |
| Isolation Material | Cell-PE |
| 1.Aussenleiter Opt. Bedeckung (%) | 49 |
| 1.Aussenleiter Material | Cu Folie + Geflecht Cu Blank |
| 1.Aussenleiter Abm extern (mm) | 7,9 |
| Mantel Abm (mm) | 20,6 x 10,6 |
| Mantel Material | PE schwarz |
| Tragseil Abm. (mm) | ca. 3,0 (7x1,0) |
| Tragseil Material | DIN 2078-vzk-1570 |
| Konstruktionsnummer | 120180 |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 75 ± 3 |
|---|---|
| Dämpfung 100 MHz (dB/100m) | 4,1 |
| Dämpfung 200 MHz (dB/100m) | 6,0 |
| Dämpfung 800 MHz (dB/100m) | 12,7 |
| Dämpfung 1000 MHz (dB/100m) | 14,4 |
| Verkuerzungsfaktor (v/c) | 0,89 |
| DC-Widerstand-Innenleiter (Ω/km) | < 9,0 |
| DC-Widerstand-Aussenleiter (Ω/km) | < 15,0 |
| Kapazität ca. (pF/m) | 54 |
Mechanische Eigenschaften
| Max. Zugbelastung (N) | 8000 |
|---|---|
| Verbrennungswaerme (kWh/m) | 1,23 |
| UV-Beständigkeit | Gut |
| Min. Biegeradius (dynamisch) (mm) | 100 |
| Min Biegeradius (statisch) (mm) | 50 |
| Betriebstemperaturbereich (°C) | -40 / +70 |
| Gewicht | 0,183 kg/m |
Sonstige
| CE | k.A. |
|---|---|
| VDE | k.A. |
| EN | k.A. |
| NSR/LVD | k.A. |
