TELASS Flex ws 100m Spule
- Artikelnummer
- 10200111
- EAN
- 4024608002101
| Beschreibung | |
|---|---|
| Einsatzzweck | Geräteanschlussleitung (Antennenkabel) |
| CPR/DOP | Eca |
Aufbau

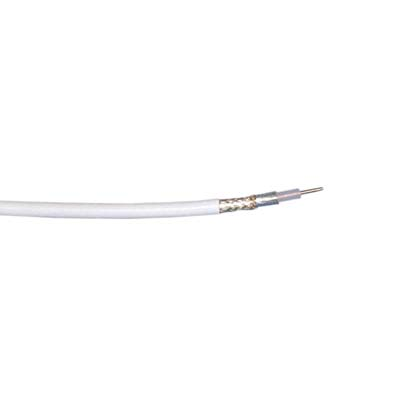

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 0,5 |
| Innenleiter Material | Cu-Litze, zt |
| Isolation Abm (mm) | 3,0 |
| Isolation Material | PE |
| 1.Aussenleiter Material | ALF³ |
| Mantel Abm (mm) | 5,0 |
| Mantel Material | PVC |
Elektrische Eigenschaften
| EMV Klasse | bedea://{r=0,b=0,l=de_DE}/1/3/8/10948/15847/16290/16295 |
|---|---|
| Wellenwiderstand (Ω) | 75 ± 3 |
| Dämpfung 5 MHz (dB/100m) | 3,1 |
| Dämpfung 50 MHz (dB/100m) | 10,3 |
| Dämpfung 100 MHz (dB/100m) | 14,8 |
| Dämpfung 200 MHz (dB/100m) | 21,3 |
| Dämpfung 500 MHz (dB/100m) | 34,7 |
| Dämpfung 800 MHz (dB/100m) | 44,8 |
| Dämpfung 1000 MHz (dB/100m) | 50,7 |
| Dämpfung 2000 MHz (dB/100m) | 74,7 |
| Dämpfung 3000 MHz (dB/100m) | 94,4 |
| Verkuerzungsfaktor (v/c) | 0,66 |
| DC-Widerstand-Innenleiter (Ω/km) | 120 |
| DC-Widerstand-Aussenleiter (Ω/km) | 35 |
| Kapazität ca. (pF/m) | 67 |
| Rückflussdämpfung >30-300 MHz (dB) | 26 |
| Rückflussdämpfung >300-470 MHz (dB) | 26 |
| Rückflussdämpfung >470-1000 MHz (dB) | 23 |
| Rückflussdämpfung >1000-2000 MHz (dB) | 23 |
| Rückflussdämpfung >2000-3000 MHz (dB) | 20 |
| Kopplungswiderstand (mΩ/m) | < 40 |
| Schirmdämpfung 30-1000 MHz (dB) | > 100 |
| Schirmdämpfung >1000-2000 MHz (dB) | > 90 |
| Schirmdämpfung >2000-3000 MHz (dB) | > 85 |
Mechanische Eigenschaften
| Max. Zugbelastung (N) | 28 |
|---|---|
| Verbrennungswaerme (kWh/m) | 0,16 |
| UV-Beständigkeit | bedea://{r=0,b=0,l=de_DE}/1/3/8/10948/15847/15558/15931 |
| Min. Biegeradius (dynamisch) (mm) | 50 |
| Min Biegeradius (statisch) (mm) | 25 |
| Gewicht | 0,028 kg/m |
Sonstige
| CE | EN 50117 |
|---|---|
| VDE | EN 50117 |
| EN | EN 50117 / Class "C" |
| NSR/LVD |
