TELASS CB 160-PE sw Meterlänge
- Artikelnummer
- 27140900
- EAN
- 4024608047249
| Beschreibung | Verteiler- und Linienkabel werden in Breitband-Kommunikations-(BK-)Netzen genutzt. Laengsgeschweisste hochreine Kupferbaender sorgen fuer optimale Stoerstrahlsicherheit sowie hohe Stabilitaet. Made in Germany Qualitaet. Sie dienen der Signaluebertragung zwischen Kopfstation und Hausanschluss. Auch eine Verwendung in oeffentlichen BK-Netzen oder Erdverlegung ist moeglich. |
|---|---|
| Einsatzzweck | Erdkabel (Kabelfernsehen) |
| CPR/DOP | Fca |
Aufbau

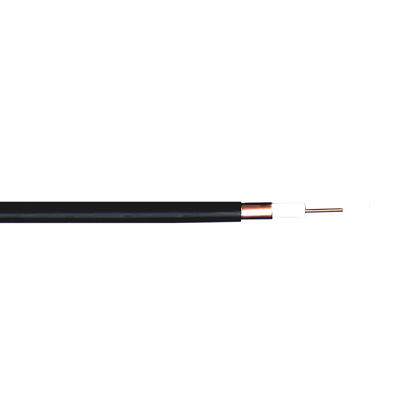

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 1,65 |
| Innenleiter Material | Cu bk |
| Isolation Abm (mm) | 7,25 |
| Isolation Material | Cell-Pe |
| 1.Aussenleiter Material | Cu-Band |
| 1.Aussenleiter Abm extern (mm) | 7,45 |
| Mantel Abm (mm) | 9,70 ± 0,30 |
| Mantel Material | PE schwarz |
| Konstruktionsnummer | 990360 |
Elektrische Eigenschaften
| Wellenwiderstand (Ω) | 75 ± 3 |
|---|---|
| Dämpfung 5 MHz (dB/100m) | 1,0 |
| Dämpfung 50 MHz (dB/100m) | 2,9 |
| Dämpfung 100 MHz (dB/100m) | 4,2 |
| Dämpfung 200 MHz (dB/100m) | 6,1 |
| Dämpfung 500 MHz (dB/100m) | 10,1 |
| Dämpfung 800 MHz (dB/100m) | 13,2 |
| Dämpfung 3000 MHz (dB/100m) | 29,3 |
| Verkuerzungsfaktor (v/c) | 0,85 |
| DC-Widerstand-Innenleiter (Ω/km) | 9,0 |
| DC-Widerstand-Aussenleiter (Ω/km) | 7,0 |
| Kapazität ca. (pF/m) | 55 |
| Rückflussdämpfung >470-1000 MHz (dB) | >20 |
| Rückflussdämpfung >1000-2000 MHz (dB) | >23 |
| Schirmdämpfung >1000-2000 MHz (dB) | >90 |
Mechanische Eigenschaften
| Max. Zugbelastung (N) | 240 |
|---|---|
| Verbrennungswaerme (kWh/m) | 0,58 |
| UV-Beständigkeit | Gut |
| Min. Biegeradius (dynamisch) (mm) | 100 |
| Min Biegeradius (statisch) (mm) | 50 |
| Betriebstemperaturbereich (°C) | -40...+70 |
| Gewicht | 0,089 kg/m |
Sonstige
| CE | EN 50117; LVD; EN 50575 |
|---|---|
| VDE | EN 50117; LVD; EN 50575 |
| EN | k.A. |
| NSR/LVD | NSR/LVD 2014/35/EU |
