TELASS 3000(A++)-FRNC (B2) ws Meterlänge
- Artikelnummer
- 39220100
- EAN
- 4024608070940
| Beschreibung | bda connectivity bringt mit dem neuen dreifach geschirmten 75-Ohm-Koaxialkabel TELASS 3000-B2 der erfolgreichen TELASS-Serie ein Produkt auf den Markt, das mit Brandklasse B2ca – s1a, d1, a1 die brandschutztechnischen Anforderungen an Gebäudeinstallationskabel voll erfüllt. Hinzu kommt noch eine Schirmwirkung, die gemäß EN 50117:2004 besser ist als A++. |
|---|---|
| Einsatzzweck | Hausinstallationskabel (Antennenkabel) |
| CPR/DOP | B2ca-s1a,d1,a1 |
Aufbau

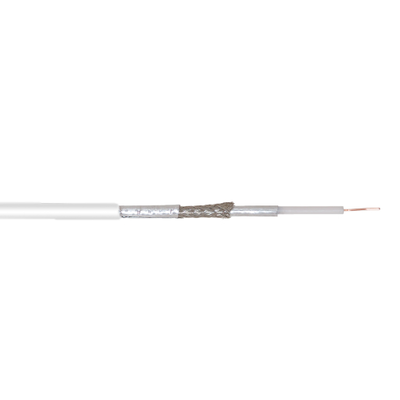

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 1,13 ± 0,02 |
| Innenleiter Material | Cu blank |
| Isolation Abm (mm) | 4,80 ± 0,10 |
| Isolation Material | Cell-PE |
| 1.Aussenleiter Material | AL-Folie laengseinlaufend ueberlappt |
| 2.Aussenleiter Material | Cu Geflecht verzinnt |
| 2.Aussenleiter Opt. Bedeckung (%) | 71 |
| 3.Aussenleiter Material | AL-Folie laengseinlaufend ueberlappt |
| Mantel Abm (mm) | 7,00 ± 0,15 |
| Mantel Material | FRNC |
Elektrische Eigenschaften
| EMV Klasse | A++ |
|---|---|
| Verkuerzungsfaktor (v/c) | 0,85 |
| Wellenwiderstand (Ω) | 75 ± 3 |
| Dämpfung 5 MHz (dB/100m) | 1,4 |
| Dämpfung 50 MHz (dB/100m) | 3,8 |
| Dämpfung 100 MHz (dB/100m) | 5,1 |
| Dämpfung 200 MHz (dB/100m) | 7,5 |
| Dämpfung 500 MHz (dB/100m) | 12,5 |
| Dämpfung 800 MHz (dB/100m) | 15,3 |
| Dämpfung 1000 MHz (dB/100m) | 17,3 |
| Dämpfung 2000 MHz (dB/100m) | 25,0 |
| Dämpfung 3000 MHz (dB/100m) | 31,5 |
| DC-Widerstand-Innenleiter (Ω/km) | <18 |
| DC-Widerstand-Aussenleiter (Ω/km) | <10 |
| Kapazität ca. (pF/m) | 52 ± 3 |
| Rückflussdämpfung 5..30 MHz (dB) | > 30 |
| Rückflussdämpfung >30-470 MHz (dB) | > 30 |
| Rückflussdämpfung >470-1000 MHz (dB) | > 28 |
| Rückflussdämpfung >1000-2000 MHz (dB) | > 26 |
| Rückflussdämpfung >2000-3000 MHz (dB) | > 22 |
| Kopplungswiderstand (mΩ/m) | <0,9 |
| Schirmdämpfung 30-1000 MHz (dB) | >108 |
| Schirmdämpfung >1000-2000 MHz (dB) | >95 |
| Schirmdämpfung >2000-3000 MHz (dB) | >85 |
Mechanische Eigenschaften
| Installationstemperaturbereich (°C) | -5 / +55 |
|---|---|
| Betriebstemperaturbereich (°C) | -40 - +70 |
| Min. Biegeradius (dynamisch) (mm) | 70 |
| Min Biegeradius (statisch) (mm) | 35 |
| Max. Zugbelastung (N) | 150 |
| Verbrennungswaerme (kWh/m) | 0,20 |
| UV-Beständigkeit | Bedingt |
| Gewicht | 0,053 kg/m |
Sonstige
| CE | ja |
|---|---|
| VDE | EN 50117 |
| EN | EN 50117 / Class "A++" |
| NSR/LVD |
