TELASS CDF 70 (A+)-FRNC(M) ws Meterlänge
- Artikelnummer
- 27080100
- EAN
- 4024608059471
| Beschreibung | |
|---|---|
| Einsatzzweck | Hausinstallationskabel (Antennenkabel) |
| CPR/DOP |
Aufbau

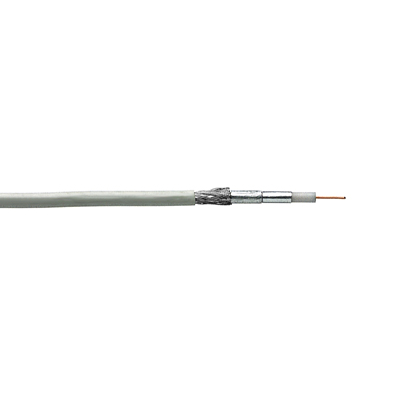

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 0,65 |
| Innenleiter Material | Cu blank |
| Isolation Abm (mm) | 2,75 |
| Isolation Material | Cell-PE |
| 1.Aussenleiter Material | Folie AL-PET-AL |
| 1.Aussenleiter Opt. Bedeckung (%) | 73 |
| 2.Aussenleiter Material | Folie AL-PET-AL |
| 3.Aussenleiter Material | Cu Geflecht verzinnt |
| Mantel Abm (mm) | 4,30 ± 0,20 |
| Mantel Material | FRNC weiss |
Elektrische Eigenschaften
| EMV Klasse | A+ |
|---|---|
| Verkuerzungsfaktor (v/c) | 0,82 |
| Wellenwiderstand (Ω) | 75 ± 4 |
| Dämpfung 5 MHz (dB/100m) | 2,1 |
| Dämpfung 50 MHz (dB/100m) | 6,7 |
| Dämpfung 100 MHz (dB/100m) | 9,6 |
| Dämpfung 200 MHz (dB/100m) | 13,6 |
| Dämpfung 500 MHz (dB/100m) | 21,8 |
| Dämpfung 1000 MHz (dB/100m) | 31,4 |
| Dämpfung 2000 MHz (dB/100m) | 45,4 |
| Dämpfung 3000 MHz (dB/100m) | 56,6 |
| DC-Widerstand-Innenleiter (Ω/km) | 57 |
| DC-Widerstand-Aussenleiter (Ω/km) | 17 |
| Kapazität ca. (pF/m) | 55 |
| Rückflussdämpfung 5..30 MHz (dB) | 20 |
| Rückflussdämpfung >30-470 MHz (dB) | 20 |
| Rückflussdämpfung >470-1000 MHz (dB) | 20 |
| Rückflussdämpfung >1000-2000 MHz (dB) | 18 |
| Rückflussdämpfung >2000-3000 MHz (dB) | 16 |
| Kopplungswiderstand (mΩ/m) | < 2,5 |
| Schirmdämpfung 30-1000 MHz (dB) | > 110 |
| Schirmdämpfung >1000-2000 MHz (dB) | > 110 |
| Schirmdämpfung >2000-3000 MHz (dB) | > 110 |
Mechanische Eigenschaften
| Installationstemperaturbereich (°C) | -5 / +55 |
|---|---|
| Betriebstemperaturbereich (°C) | -40 / +70 |
| Min. Biegeradius (dynamisch) (mm) | 44 |
| Min Biegeradius (statisch) (mm) | 22 |
| Max. Zugbelastung (N) | 53 |
| Verbrennungswaerme (kWh/m) | 0,06 |
| UV-Beständigkeit | Bedingt |
| Gewicht | 0,023 kg/m |
Sonstige
| CE | EN 50117 |
|---|---|
| VDE | EN 50117 |
| EN | EN 50117 / Class "A+" |
| NSR/LVD |
