TELASS 80 M ws 400m Abrollbox
- Artikelnummer
- 10280186
| Beschreibung | Doppelt geschirmtes koaxiales Hausinstallationskabel (Antennenkabel, CATV-Kabel) mit Innenleiter aus reinem Kupfer fuer stoerungsfreien TV-Empfang. Der PVC-Mantel sorgt fuer sehr gute Verlegeeigenschaften, Witterungs- und UV-Bestaendigkeit. |
|---|---|
| Einsatzzweck | Hausinstallationskabel (Antennenkabel) |
| CPR/DOP | Eca |
Aufbau

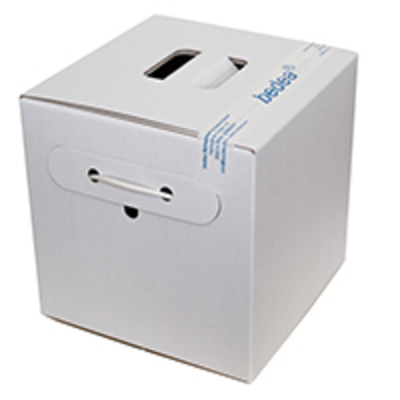

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 0,80 |
| Innenleiter Material | Cu blank |
| Isolation Abm (mm) | 3,50 |
| Isolation Material | Cell-PE |
| 1.Aussenleiter Material | AL-PP-AL Geflecht verzinnt |
| 1.Aussenleiter Opt. Bedeckung (%) | 31 |
| Mantel Abm (mm) | 5,70 |
| Mantel Material | PVC weiss |
| Konstruktionsnummer | 970248 |
Elektrische Eigenschaften
| EMV Klasse | C |
|---|---|
| Verkuerzungsfaktor (v/c) | 0,85 |
| Wellenwiderstand (Ω) | 75 ± 3 |
| Dämpfung 5 MHz (dB/100m) | 1,9 |
| Dämpfung 50 MHz (dB/100m) | 5,6 |
| Dämpfung 100 MHz (dB/100m) | 8,0 |
| Dämpfung 200 MHz (dB/100m) | 11,3 |
| Dämpfung 500 MHz (dB/100m) | 18,2 |
| Dämpfung 800 MHz (dB/100m) | 23,3 |
| Dämpfung 1000 MHz (dB/100m) | 26,3 |
| Dämpfung 2000 MHz (dB/100m) | 38,3 |
| Dämpfung 3000 MHz (dB/100m) | 48,1 |
| DC-Widerstand-Innenleiter (Ω/km) | 38 |
| DC-Widerstand-Aussenleiter (Ω/km) | 27 |
| Kapazität ca. (pF/m) | 52 |
| Rückflussdämpfung 5..30 MHz (dB) | 20 |
| Rückflussdämpfung >30-470 MHz (dB) | 20 |
| Rückflussdämpfung >470-1000 MHz (dB) | 18 |
| Rückflussdämpfung >1000-2000 MHz (dB) | 16 |
| Rückflussdämpfung >2000-3000 MHz (dB) | 15 |
| Kopplungswiderstand (mΩ/m) | < 45 |
| Schirmdämpfung 30-1000 MHz (dB) | > 85 |
| Schirmdämpfung >1000-2000 MHz (dB) | > 75 |
| Schirmdämpfung >2000-3000 MHz (dB) | > 65 |
Mechanische Eigenschaften
| Installationstemperaturbereich (°C) | -5 / +55 |
|---|---|
| Betriebstemperaturbereich (°C) | -40 / +70 |
| Min. Biegeradius (dynamisch) (mm) | 57 |
| Min Biegeradius (statisch) (mm) | 29 |
| Max. Zugbelastung (N) | 55 |
| Verbrennungswaerme (kWh/m) | 0,18 |
| UV-Beständigkeit | Sehr Gut |
| Gewicht | 0,034 kg/m |
Sonstige
| CE | EN 50117 |
|---|---|
| VDE | EN 50117 |
| EN | EN 50117 / Class "C" |
| NSR/LVD | k.A. |
