TELASS CSF 110 (A+)-PVC ws 100m Spule
- Artikelnummer
- 29660111
- EAN
- 4024608060309
| Beschreibung | Hochwertige Fernsehkabel fuer Stoerungsfreien Empfang. Ausgezeichnet durch koaxialen Aufbau sowie doppelte Schirmung, bieten unsere CATV Kabel optimale Voraussetzungen fuer Kabelfernsehen. |
|---|---|
| Einsatzzweck | Hausinstallationskabel (Antennenkabel) |
| CPR/DOP | Eca |
Aufbau

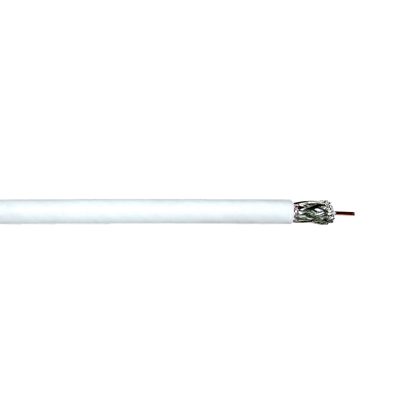

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 1,13 |
| Innenleiter Material | Cu blank |
| Isolation Abm (mm) | 4,80 |
| Isolation Material | Cell-PE |
| 1.Aussenleiter Material | Folie AL-PET-AL laengslaufend ueberlappt |
| 1.Aussenleiter Opt. Bedeckung (%) | 78 |
| 2.Aussenleiter Material | Geflecht Cu verzinnt |
| 3.Aussenleiter Material | Folie AL-PVC |
| Mantel Abm (mm) | 7,0 ± 0,20 |
| Mantel Material | PVC weiss |
| Konstruktionsnummer | 010277 |
Elektrische Eigenschaften
| EMV Klasse | A+ |
|---|---|
| Verkuerzungsfaktor (v/c) | 0,85 |
| Wellenwiderstand (Ω) | 75 ± 3 |
| Dämpfung 5 MHz (dB/100m) | 1,3 |
| Dämpfung 50 MHz (dB/100m) | 4,0 |
| Dämpfung 100 MHz (dB/100m) | 5,7 |
| Dämpfung 200 MHz (dB/100m) | 8,1 |
| Dämpfung 500 MHz (dB/100m) | 13,0 |
| Dämpfung 800 MHz (dB/100m) | 16,7 |
| Dämpfung 1000 MHz (dB/100m) | 18,7 |
| Dämpfung 2000 MHz (dB/100m) | 27,0 |
| Dämpfung 3000 MHz (dB/100m) | 33,7 |
| DC-Widerstand-Innenleiter (Ω/km) | 18 |
| DC-Widerstand-Aussenleiter (Ω/km) | 10 |
| Kapazität ca. (pF/m) | 52 |
| Rückflussdämpfung 5..30 MHz (dB) | > 30 |
| Rückflussdämpfung >30-470 MHz (dB) | > 28 |
| Rückflussdämpfung >470-1000 MHz (dB) | > 26 |
| Rückflussdämpfung >1000-2000 MHz (dB) | > 23 |
| Rückflussdämpfung >2000-3000 MHz (dB) | > 20 |
| Kopplungswiderstand (mΩ/m) | < 2,5 |
| Schirmdämpfung 30-1000 MHz (dB) | > 110 |
| Schirmdämpfung >1000-2000 MHz (dB) | > 100 |
| Schirmdämpfung >2000-3000 MHz (dB) | > 90 |
Mechanische Eigenschaften
| Installationstemperaturbereich (°C) | -5 / +55 |
|---|---|
| Betriebstemperaturbereich (°C) | -40 / +70 |
| Min. Biegeradius (dynamisch) (mm) | 70 |
| Min Biegeradius (statisch) (mm) | 35 |
| Max. Zugbelastung (N) | 136 |
| Verbrennungswaerme (kWh/m) | 0,23 |
| UV-Beständigkeit | Sehr Gut |
| Gewicht | 0,057 kg/m |
Sonstige
| CE | EN 50117 |
|---|---|
| VDE | EN 50117 |
| EN | EN 50117 / Class "A+" |
| NSR/LVD | k.A. |
