TELASS CSF 1000(A+)-PVC ws Meterlänge
- Artikelnummer
- 38040100
| Beschreibung | |
|---|---|
| Einsatzzweck | Hausinstallationskabel (Antennenkabel) |
| CPR/DOP |
Aufbau

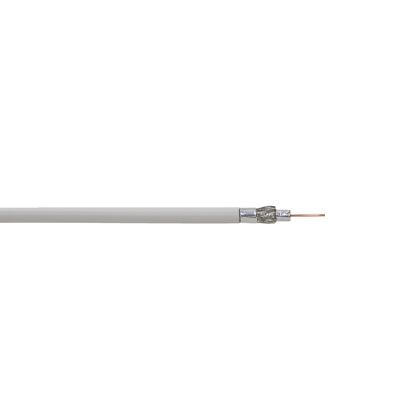

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 1,0 |
| Innenleiter Material | Cu blank |
| Isolation Abm (mm) | 4,5 ± 0,1 |
| Isolation Material | Cell PE |
| 1.Aussenleiter Material | AL-PP-AL Folie verklebt |
| 2.Aussenleiter Material | Geflecht Cu verzinnt |
| 2.Aussenleiter Opt. Bedeckung (%) | 70 |
| 3.Aussenleiter Material | AL/PVC Folie verklebt |
| Mantel Abm (mm) | 6,9 ± 0,2 |
| Mantel Material | PVC weiß |
| Konstruktionsnummer | 03003109 |
Elektrische Eigenschaften
| EMV Klasse | A+ |
|---|---|
| Verkuerzungsfaktor (v/c) | 0,82 |
| Wellenwiderstand (Ω) | 75 ± 3 |
| Dämpfung 5 MHz (dB/100m) | 0,9 |
| Dämpfung 50 MHz (dB/100m) | 4,2 |
| Dämpfung 100 MHz (dB/100m) | 6,2 |
| Dämpfung 200 MHz (dB/100m) | 9,1 |
| Dämpfung 500 MHz (dB/100m) | 14,5 |
| Dämpfung 800 MHz (dB/100m) | 18,9 |
| Dämpfung 1000 MHz (dB/100m) | 21,0 |
| Dämpfung 2000 MHz (dB/100m) | 29,9 |
| Dämpfung 3000 MHz (dB/100m) | 37,1 |
| DC-Widerstand-Innenleiter (Ω/km) | ≤ 24 |
| DC-Widerstand-Aussenleiter (Ω/km) | ≤ 16 |
| Kapazität ca. (pF/m) | 54 |
| Rückflussdämpfung 5..30 MHz (dB) | > 26 |
| Rückflussdämpfung >30-470 MHz (dB) | > 24 |
| Rückflussdämpfung >470-1000 MHz (dB) | > 20 |
| Rückflussdämpfung >1000-2000 MHz (dB) | > 18 |
| Rückflussdämpfung >2000-3000 MHz (dB) | > 18 |
| Kopplungswiderstand (mΩ/m) | ≤ 2,5 |
| Schirmdämpfung 30-1000 MHz (dB) | > 110 |
| Schirmdämpfung >1000-2000 MHz (dB) | > 100 |
| Schirmdämpfung >2000-3000 MHz (dB) | > 100 |
Mechanische Eigenschaften
| Betriebstemperaturbereich (°C) | -20 ... +70 |
|---|---|
| Min. Biegeradius (dynamisch) (mm) | 70 |
| Min Biegeradius (statisch) (mm) | 35 |
| Max. Zugbelastung (N) | 110 |
| UV-Beständigkeit | Sehr Gut |
| Gewicht | 0,045 kg/m |
Sonstige
| CE | EN 50117 |
|---|---|
| VDE | EN 50117 |
| EN | EN 50117 / Class "A+" |
| NSR/LVD |
