TELASS3000(A++) + PE 3,5/5,0-FRNC Meterlänge
- Artikelnummer
- 34760100
- EAN
- 4024608060453
| Beschreibung | SAT-Kabel dienen der Verbindung zwischen Satellitenantenne und TV-Receiver dabei werden Signale mit geringsten Daempfungsverlusten uebertragen. Gute Verarbeitung sorgt fuer beste Signaluebertragung und eine lange Lebensdauer. Unsere Qualitaet "Made in Germany" vermeidet unnoetige Signalverluste und sorgt fuer Stoerungsfreien Empfang auf ihrem Endgeraet. Ausgezeichnet durch die EMV Klasse A++ |
|---|---|
| Einsatzzweck | Kombikabel (Kabelfernsehen/FttX) |
| CPR/DOP | Eca |
Aufbau

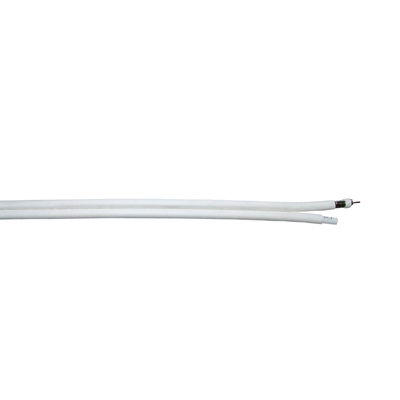

| Foto | Farben und Aufmachungen können vom Bild abweichen |
|---|---|
| Innenleiter Abm (mm) | 1,00 |
| Innenleiter Material | Cu Blank |
| Isolation Material | Cell-PE |
| Isolation Abm (mm) | 4,50 |
| 1.Aussenleiter Material | Al Folie laengslaufend ueberlappt |
| 2.Aussenleiter Material | Al Folie laengslaufend ueberlappt |
| 3.Aussenleiter Material | Cu Geflecht verzinnt |
| Mantel Abm (mm) | 14,7 x 7,2 |
| Mantel Material | FRNC |
| PE-Röhrchen Abm (mm) | 3,5 |
| PE-Röhrchen Mantel Abm (mm) | 5,0 |
| Konstruktionsnummer | 080054 |
Elektrische Eigenschaften
| EMV Klasse | A++ |
|---|---|
| Verkuerzungsfaktor (v/c) | 0,82 |
| Kopplungswiderstand (mΩ/m) | < 0,9 |
| Wellenwiderstand (Ω) | 75 ± 3 |
| Kapazität ca. (pF/m) | 54 |
| DC-Widerstand-Innenleiter (Ω/km) | 24 |
| DC-Widerstand-Aussenleiter (Ω/km) | 12 |
| Dämpfung 5 MHz (dB/100m) | 1,4 |
| Dämpfung 50 MHz (dB/100m) | 4,5 |
| Dämpfung 100 MHz (dB/100m) | 6,4 |
| Dämpfung 500 MHz (dB/100m) | 14,5 |
| Dämpfung 800 MHz (dB/100m) | 18,5 |
| Dämpfung 3000 MHz (dB/100m) | 36,5 |
| Rückflussdämpfung 5..30 MHz (dB) | 26 |
| Rückflussdämpfung >30-470 MHz (dB) | 26 |
| Rückflussdämpfung >470-1000 MHz (dB) | 24 |
| Rückflussdämpfung >1000-2000 MHz (dB) | 20 |
| Rückflussdämpfung >2000-3000 MHz (dB) | 18 |
| Schirmdämpfung 30-300 MHz (dB) | >110 |
| Schirmdämpfung >300-470 MHz (dB) | >110 |
| Schirmdämpfung >470-1000 MHz (dB) | >110 |
| Schirmdämpfung >1000-2000 MHz (dB) | >105 |
| Schirmdämpfung >2000-3000 MHz (dB) | >100 |
Mechanische Eigenschaften
| Min. Biegeradius (dynamisch) (mm) | 70 |
|---|---|
| Max. Zugbelastung (N) | 100 |
| Verbrennungswaerme (kWh/m) | 0,52 |
| Lagertemperaturbereich (°C) | -20 / +70 |
| Installationstemperaturbereich (°C) | -5 / +50 |
| Betriebstemperaturbereich (°C) | -40 / +70 |
| Min Biegeradius (statisch) (mm) | 35 |
| UV-Beständigkeit | Bedingt |
| Gewicht | 0,079 kg/m |
Sonstige
| CE | EN 50117 |
|---|---|
| VDE | EN 50117 |
| EN | EN 50117 / Class "A+" |
| NSR/LVD | k.A. |
