4-Wege-Splitter 5022014N (N Female)
- Artikelnummer
- 5022014N
| Beschreibung | Unser komplettes Portfolio umfasst alle verfügbaren Steckertypen: N, DIN und 4.3-10. In Kombination mit verschiedenen Leistungsklassen und PIM-Werten bietet bda connectivity Lösungen für verschiedene Szenarien, darunter einen erweiterten Frequenzbereich bis zu 6 GHz für 5G-Anwendungen. |
|---|---|
| Einsatzzweck | Aufteilung von HF-Signale auf zwei oder mehrere Ausgänge bzw.fzuteilen oder zwei bzw. Zusammenführung mehrerer HF-Signale auf einen gemeinsamen Ausgang |
| CPR/DOP | n.r. |
Elektrische Eigenschaften
| Splitter-Leistung | 4-Way |
|---|---|
| Frequenzbereich (MHz) | 698-6000 |
| Verteilungsverlust (dB) | 6 |
| Einfügungsdämpfung (dB) | ≤ 1,0 |
| PIM3 (dBc, @2x20W) | ≤ 160 |
| Eingangs-Impedanz (Ω) | 50 |
| durschn. Eingangsleistung (W) | 300 |
| Max. Spitzenleistung (W) | 2000 |
| VSWR | ≤-19,1dB/≤1,25@698-3800 / ≤ -17,7/≤ 1,3@3800-6000 MHz |
Mechanische Eigenschaften
| Betriebstemperaturbereich (°C) | -40 / +75 |
|---|---|
| Lagertemperaturbereich (°C) | -40 / +85 |
| Relative Luftfeuchte (%) | ≤ 95 |
| Steckverbinder | N Female |
| IP-Schutzklasse | IP65 |
| Farbe | schwarz |

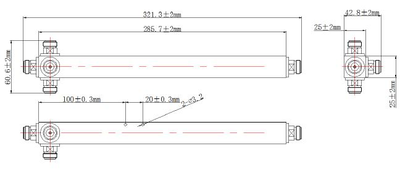

| Abmessungen (ggf. exkl. Verbinder/Halterung) (mm) | 285,7x25x25 |
| Montage | Wandmontage |
| Gewicht | 0,6 kg/VPE |
Sonstige
| CE | ja |
|---|---|
| VDE | |
| EN | |
| NSR/LVD |
